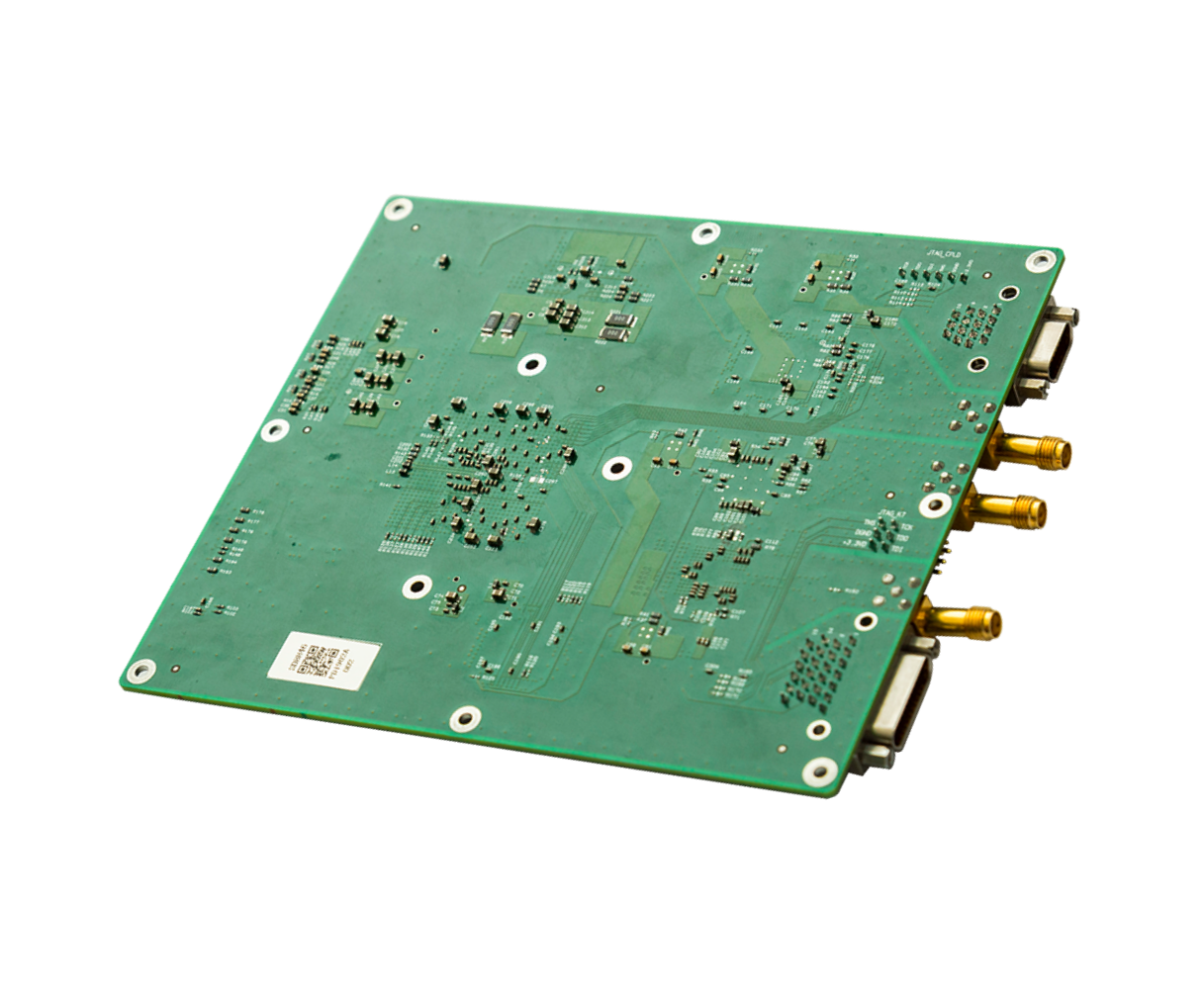

国产化采集回放组件采用FPGA+ADC+DAC架构，整板实现全国产化，主要实现基于1.2GHz时钟信号进行10MHz～500MHz基带信号的采集并产生10MHz～500MHz基带信号的功能，同时具备离散IO口控制功能和SPI通讯功能。

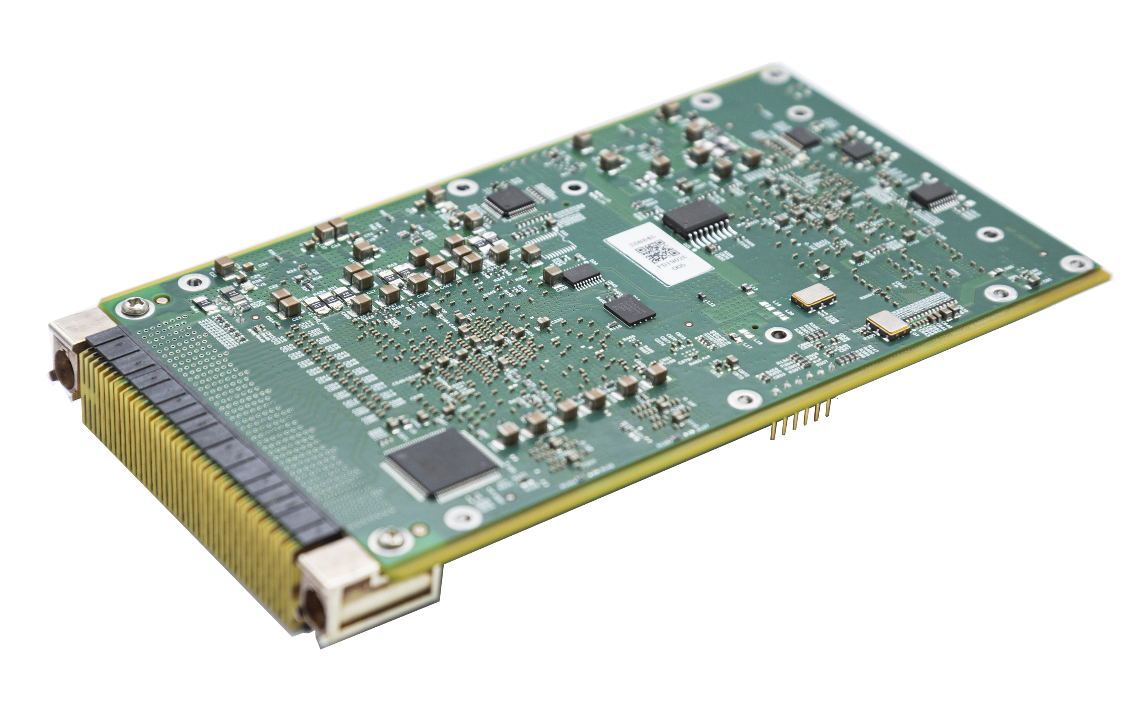

高速数字中频板为3U VPX架构，采用载板+FMC子卡的形式，主处理器为复旦微电子的JFM7VX690T36，协处理器为JFM7K325T，具备2组QDR SRAM、1个高速采集通道、1个高速回放通道、多路GTH接口。主要实现基于外时钟信号的高速采样、高速信号生成、离散IO接口控制、SPI通信、PCIe通信等功能。

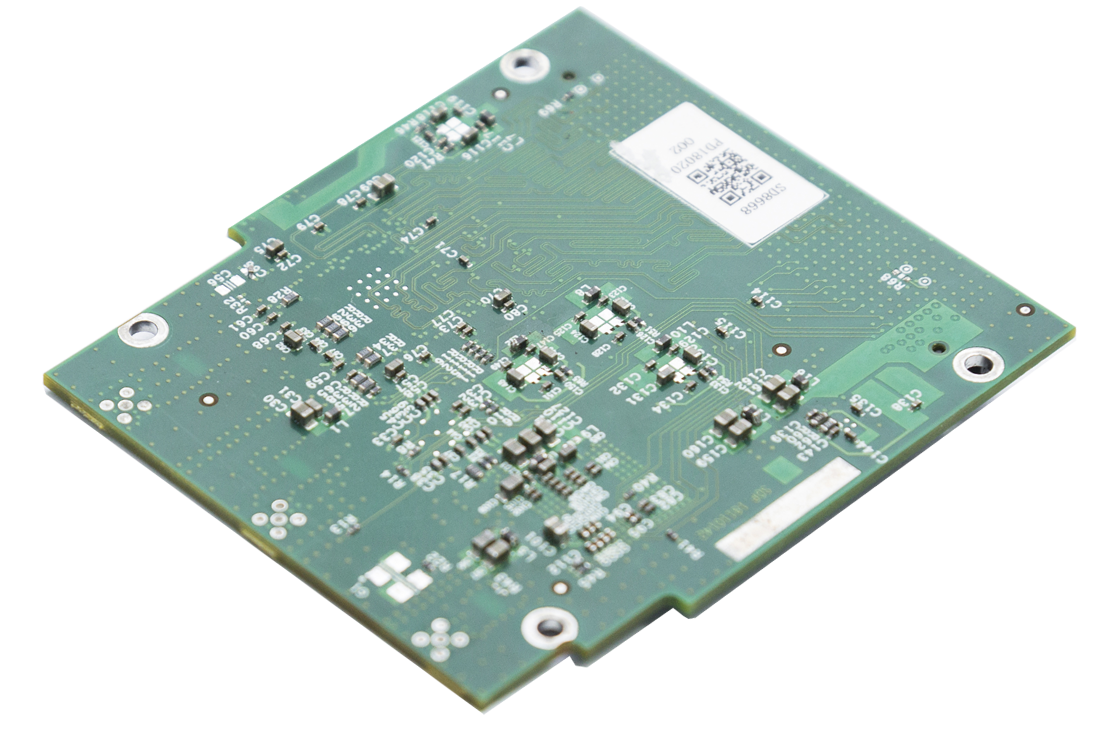

高速采集回放FMC子卡主要负责实现数字中频的AD数据采集以及DA数据回放的功能。主要包含AD模块，DA模块，时钟模块以及电源模块。AD采用1片ADC083000CIYB/NOPB，采样率为2.4GHz。DA模块采用1片AD9739BBCZ，采样率为2.4GHz。时钟模块由ADCLK9516-3+ADCLK946组成，为AD和DA提供采样时钟。可用于雷达、信号采集等方面。
十八通道采样及组件控制模块采用ADC+FPGA架构，主要由9片高速高精度ADC（AD9680）、1片FPGA（XC7VX690T-2FFG1927I）、2个12路收发光模块HTG8503、DDR3以及外围电路组成，支持18个通道高速采样、数字下变频、数字滤波、16个组件共64个通道的控制，2个变频模块以及校准模块的供电和控制功能等。

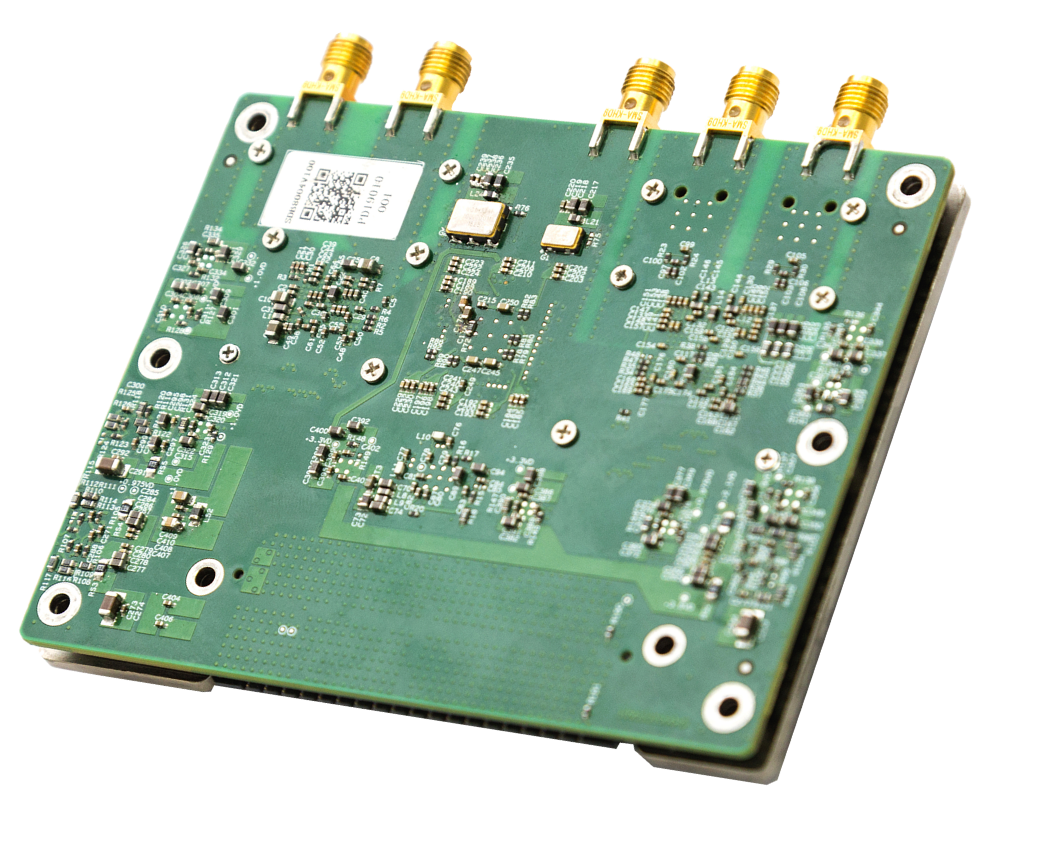

超高速FMC+子卡主要由1片超高速ADC芯片AD9208、1片DAC芯片AD9172、1片PLL芯片HMC7044和1片LMX2595等组成，采用标准FMC+架构，具有1路外时钟接口，2路高速AD以及2路高速DA接口。
