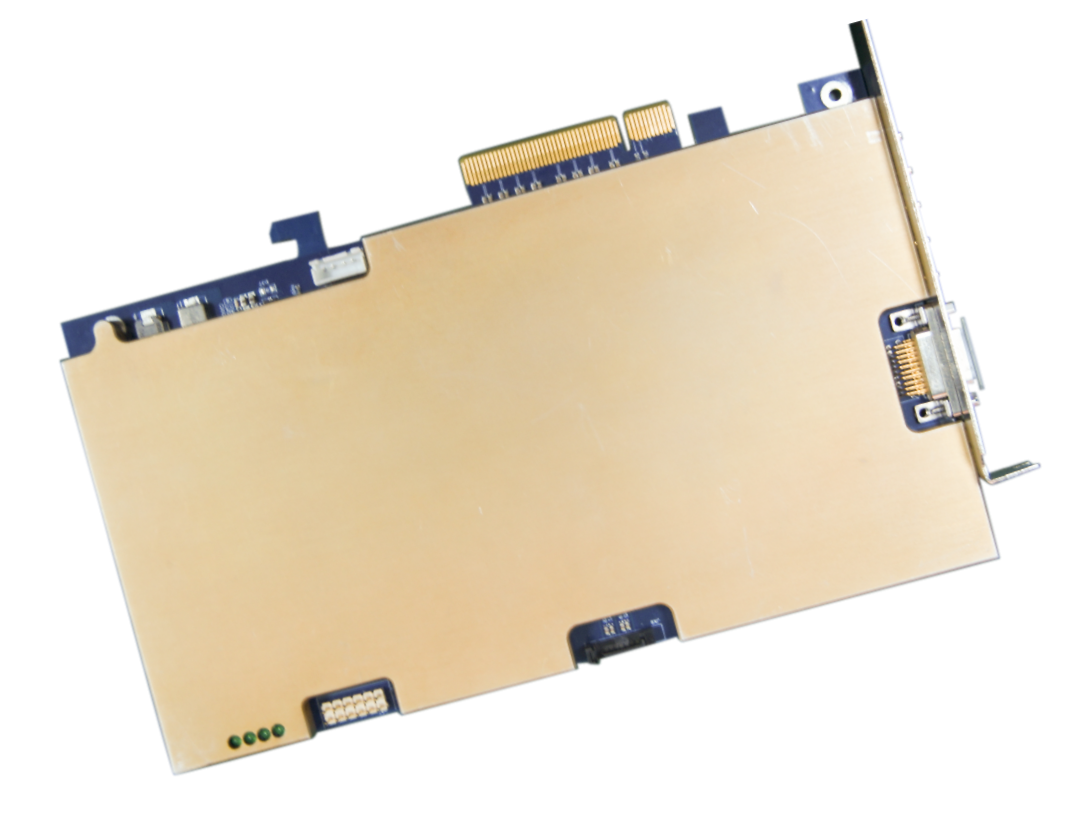

三通道采集回放PCIe卡采用标准PCIe2.0 x8总线构架，实现3通道可变速率采集及1通道的数据回放功能。采集通道经3路ADC采集后的数据，在FPGA（XC5VSX95T）中处理后，由PCIe总线上传到上位机进行处理。回放通道将由上位机产生及处理后的数据经FPGA后，由DAC回放。同时，该卡支持内外时钟切换，内外触发，IRIG-B码对时等功能。

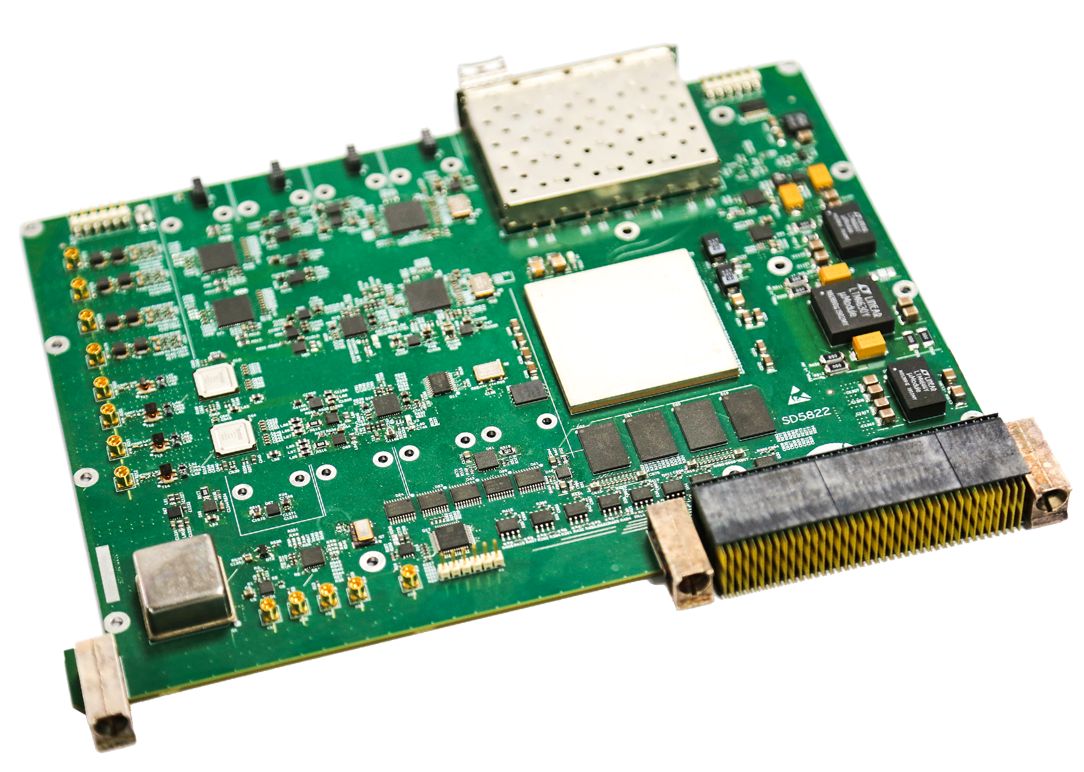

中频板是基于6U VPX架构的高速中频采集处理模块，主要由高速AD/DA、大容量FPGA和光模块组成。对外提供4路AD、4路DA、4路光纤接口、1路参考时钟接口、4路参考时钟输出等接口，符合主流的宽带信号处理领域应用场景，可实时对宽带信号进行数据处理并对外输出高中频（0~6GHz）信号。
