88327753 十八通道采样及组件控制模块

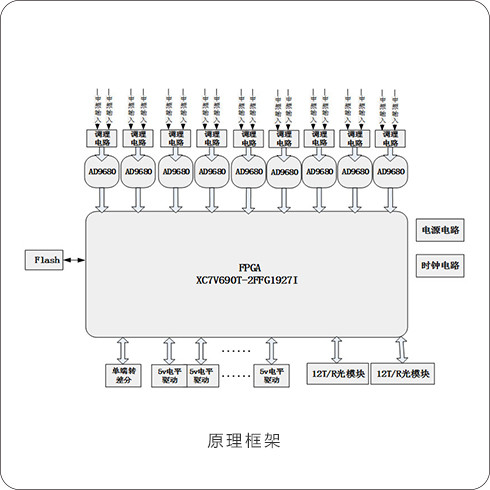

十八通道采样及组件控制模块采用ADC+FPGA架构，主要由9片高速高精度ADC（AD9680）、1片FPGA（XC7VX690T-2FFG1927I）、2个12路收发光模块HTG8503、DDR3以及外围电路组成，支持18个通道高速采样、数字下变频、数字滤波、16个组件共64个通道的控制，2个变频模块以及校准模块的供电和控制功能等。
功能特点
a. 实现18通道ADC的同步采样、DDC等；
b. 完成16个组件共64个数字通道的控制功能以及2个变频模块的控制功能；
c. 完成与2路12T/R光模块传输功能，传输速率10Gbps。
性能指标
» ADC:
通道数：18
采样率：最高支持到1Gsps
采样精度：14bit
输入信号功率：1.46~2.06Vpp
SNR：≥68dBc@70MHz，320Msps
SFDR：≥80dBc@70MHz，320Msps
ENOB：≥10.9bit@70MHz，320Msps
同步精度：±1°
» FPGA:
高性能处理器：1片 Xilinx XC7VX690T芯片
光纤接口：2路12收发一体光模块，速率高达10.3125Gbps
» 环境适应性: 工作温度：-40℃~+70℃
