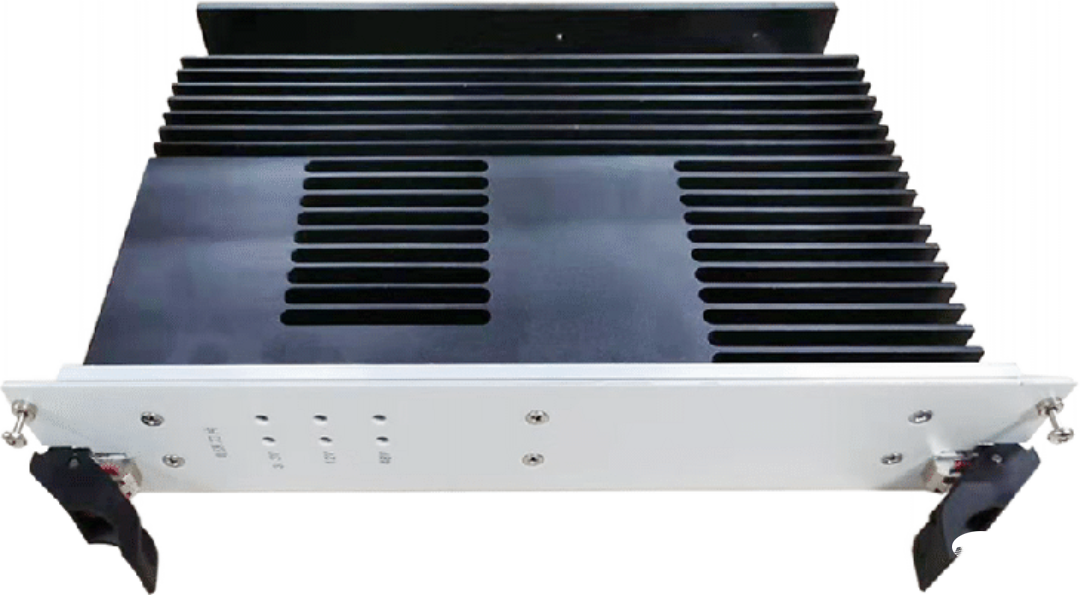

99726659 电源板卡

电源板卡是标准的6U 10HP VPX电源板，采用了全国产化电源转化模块组成，输出总功率1000W，其中12V高达800W、48V高达130W、3.3V_Aux高达49W。支持均流输出功能。广泛用于整机电源供电，满足用户使用需求。

功能特点

a. 板载国产高效率DC-DC电源转换模块，转换效率高达85%；

b. 遵循VITA62标准规范，适应所有标准的VPX机箱；

c. 输出功率高达1000W，其中12V输出功率大于800W；

d. 对外提供2路IPMB接口，支持板卡状态上报及管理控制。

» 输入电压:

110VAC(-10%~+10%)/60Hz(-5%~+5%)或
220VAC(-10%~+10%)/50Hz(-5%~+5%)

» 输出电压:

+12V输出功率800W，纹波120mV

+48V输出功率130W，纹波1440mV

» 转化效率: ≥85%

» 功率因素: ≥0.99

» 均流: 12V和48V支持均流输出

» 瞬态响应：

25%负载变化，输出电压变化≤2mV/us

» 状态监控功能：提供板卡各档输出电压和主要器件温度监控，对外提供双路IPMB（I2C）接口，支持IPMI2.0标准通信协议，通信速率支持100Kbps/400Kbps可配置

» 安全性: 输出支持过流、过压和过温保护

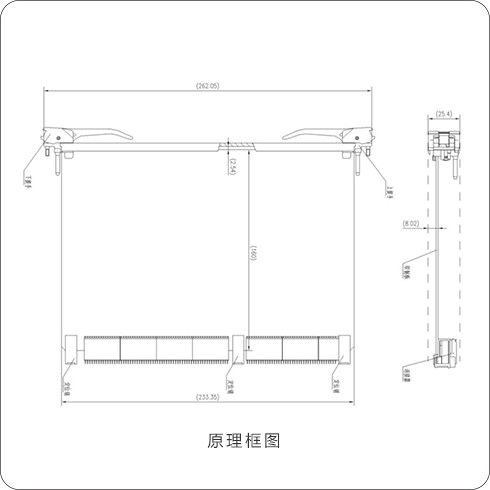

» 结构: 遵循VITA62标准规范6U、10HP板卡，全加固结构
