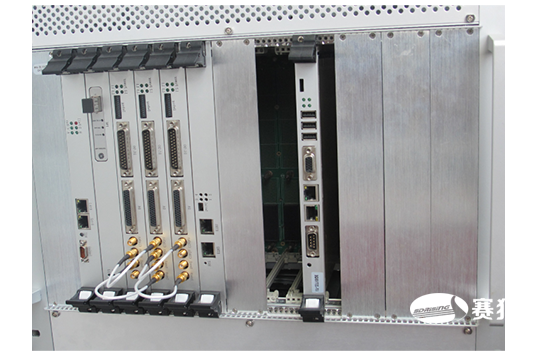

49659727高性能计算平台

49659727高性能计算平台基于VPX+CPCI混合架构设计，采用高性能PowerPC（Freescale公司的4×MPC8641D/8640D）处理器，进行协同运算，可实现相控阵雷达信号的模拟等应用。

49659727高性能计算平台

功能特点

具有接口标准，轻便，处理能力强，可扩展性好等特点。

  •  产品组成

产品主要由主控板、反射内存板、交换板、信号处理板、信号发生板、数据存储板以及机箱、底板、电源等组成。

  • 使用环境

工作温度: -40℃～+60℃。

  • 应用领域

主要应用于相控阵雷达、高速运算平台、大数据等领域。


性能指标

                 矩形 65.png    系统总线

VPX总线+CPCI总线混合形式

                 矩形 65.png    主控板

CPU频率不低于2G，内存不小于2GB，板载硬盘容量不小于500G

                 矩形 65.png    交换板

用于完成SRIO总线的数据转换

                 矩形 65.png    DA+DIO板


96通道，16bit，同步转换

输出速率0～500kHz/ch，软件可配置

输出幅度范围±5v

12路电隔离DI口，TTL电平，其中2路可触发全局DSP中断

4路电隔离DO口，TTL电平

DIO口数据更新率：不小于1MHZ


                 矩形 65.png    机箱

10槽VPX+CPCI混合型底板

                 矩形 65.png    功耗

＜500W

                 矩形 65.png    操作系统

支持VxWorks6.6

                 矩形 65.png    系统软件

底层函数库及示例程序
