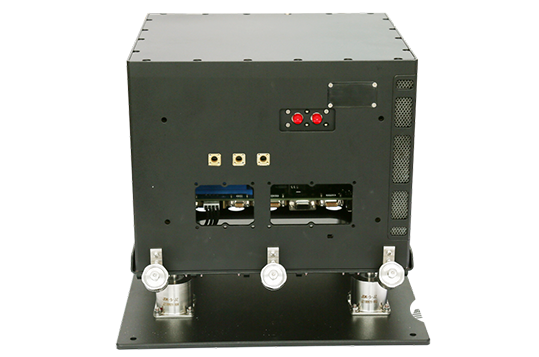

94979813 信号侦收设备
94979813信号侦收设备主要用于XX卫星XX信号的接收和处理，为类ATR机箱结构。包含4块6U VPX单板、1块VPX背板以及光纤模块和电磁兼容模块。6U单板分别为：射频板、信号处理板、X86主板、电源板。94979813能够接收上位机通过网络下发的校时信息和专用信息，并在侦测数据包中打入时戳和专用信息。同时它也具有自检功能，能自检和故障告警，自检到模块，上报设备工作状态。
功能特点
a) 能为上、下行信号接收前端提供闭锁控制信号，完成闭锁；
b) 能够通过光纤和电网口输出多路DDC数据；
c) 能够接收上位机通过网络下发的校时信息，并在侦测数据包中打入时戳；
d) 能够接收上位机通过网络下发的专用信息，并在侦测数据包中打入该信息；
e) 具有自检和故障告警功能，自检到模块，上报设备工作状态；
f) 带减震托架的ATR机箱架构，增加抗震性能；
g) 标准化、模块化设计，易于拆卸和维护。
产品组成
产品主要由变频模块、信号处理模块、CPU模块、射频板、X86主板、电源板、VPX背板、光纤模块、电磁兼容模块等组成。
使用环境
a) 工作温度：-20℃～+55℃；
b) 贮存温度：-55℃～+70℃。
应用领域
广泛应用于地面侦测、软件无线电、地面试验平台；车载平台等领域。
性能指标
| 通道数：2通道 中心频率：70MHz 采集信号动态范围：-75～+5dBm 频谱展示带宽：≥34M 采集信号带宽：≥34M 通道一致性：＜100ns 通道间隔离：80dBc 带内波动：≤3dB 外时钟输入：100MHz，10±3dBm 分辨率：16bits SNR：≥65dB@70MHz SFDR：≥75dB@70MHz |
| 选用凌华的 VPX3U模块，型号为VPX3010/1559/M16/S64/P16/R2 模块结构做6U板型，支持扩展1TB SSD硬盘 |
| 变频模块和光电转换模块，由甲方提供 |
| 射频输入接口：2路天线信号 秒脉冲输入接口：1路秒脉冲信号 网络接口：千兆网，多模光纤，波长850nm，ST接口 电源接口： 供电要求：标称28V，DC 供电范围：22V~32V，DC 功耗：≤220W |
| 尺寸：机箱289mm×225mm×315mm（宽×高×深，不含安装托架） （外形尺寸±0.5mm，孔位±0.1mm） 重量：≤22kg（含托架、上、下行信号接收前端） |
