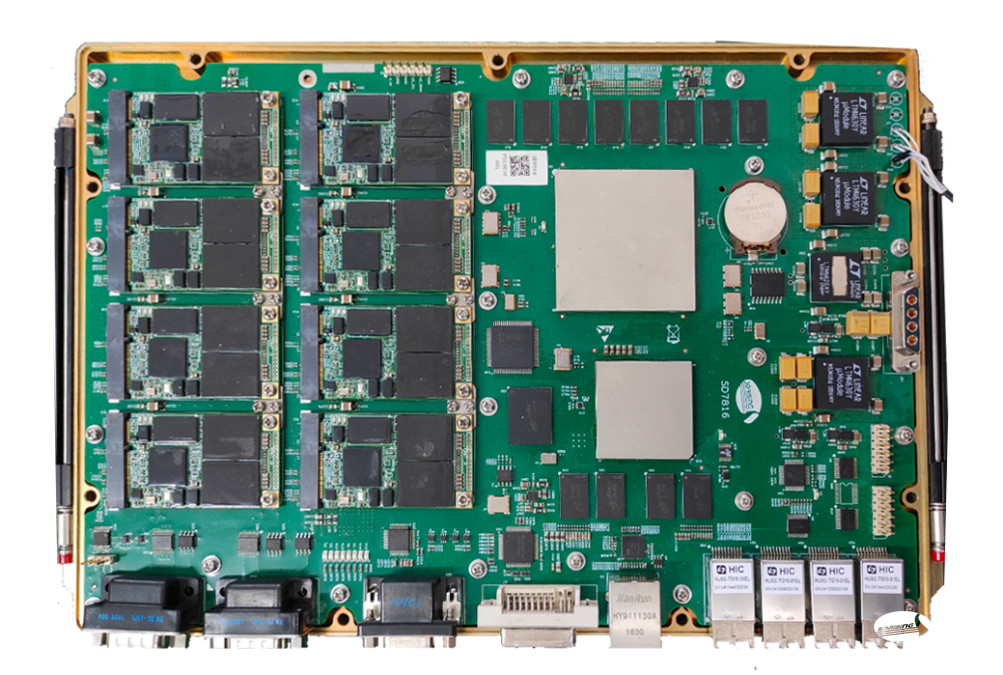

55726680 高速图像采集存储模块

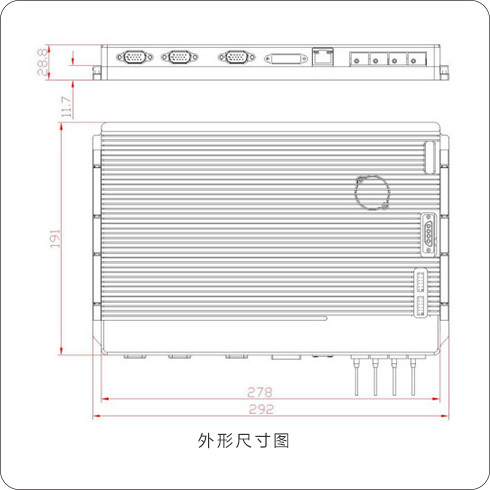

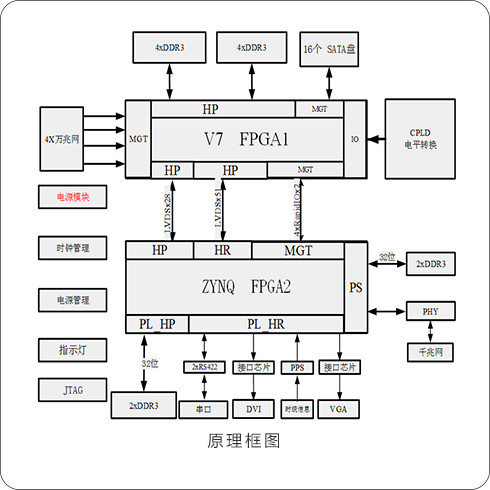

高速图像采集存储模块采用1片高性能FPGA+1片嵌入式FPGA的架构，主要实现数字视频采集、处理等功能。该处理平台实现三种工作模式：监测模式、自动模式、手动模式视频信号的处理输出，具备4路万兆网、DVI、VGA图像接口。该平台支持4路万兆网输入，完成视频的采集和存储处理，具备1路 4X SRIO图像数据交互，具有1路DVI输出，具有1路VGA输出。通过RS422/网络接口远程控制，实现数字图像的时间采集、关键帧检测、同步触发、高速存储、数据推送和数据导出等功能。
功能特点
a. 提供4路万兆网输入接口；
b. 提供1路时统接口；
c. 具备1路千兆网络数据导出接口；
d. 具备1路控制接口：RS422；
e. 存储容量：≥8TB；
f. 图像存储功能，具备前触发(存储触发信号后20s内数据)、后触发(存储触发信号前5s后2s内数据)；
g. 具备快速搜索定位功能，回放视频数据是，具备快速定位功能可快速定位炮弹着靶过程，减少回放时间。
性能指标
» 数字视频输入:
输入格式：CLHS
输入接口：万兆网
输入路数：4路
输入分辨率：1920x1080（彩色）（2000fps）
» 数字视频输出:
输出格式：DVI
输出接口：DVI24+5P
输出路数：1路
输出分辨率：1920x1080（彩色），帧频：60Hz
» 模拟视频输出:
输出格式：VGA
输出接口：DB15
输出路数：1路
输出分辨率：1024x768（彩色），帧频：60Hz
» 图像算法: Scaler算法 、哈希值
» 网络接口:
输出路数：1路
网络协议：Tcpip协议
速率：10/100/1000Mbps自适应
串口RS422接口：波特率：9600～256000
