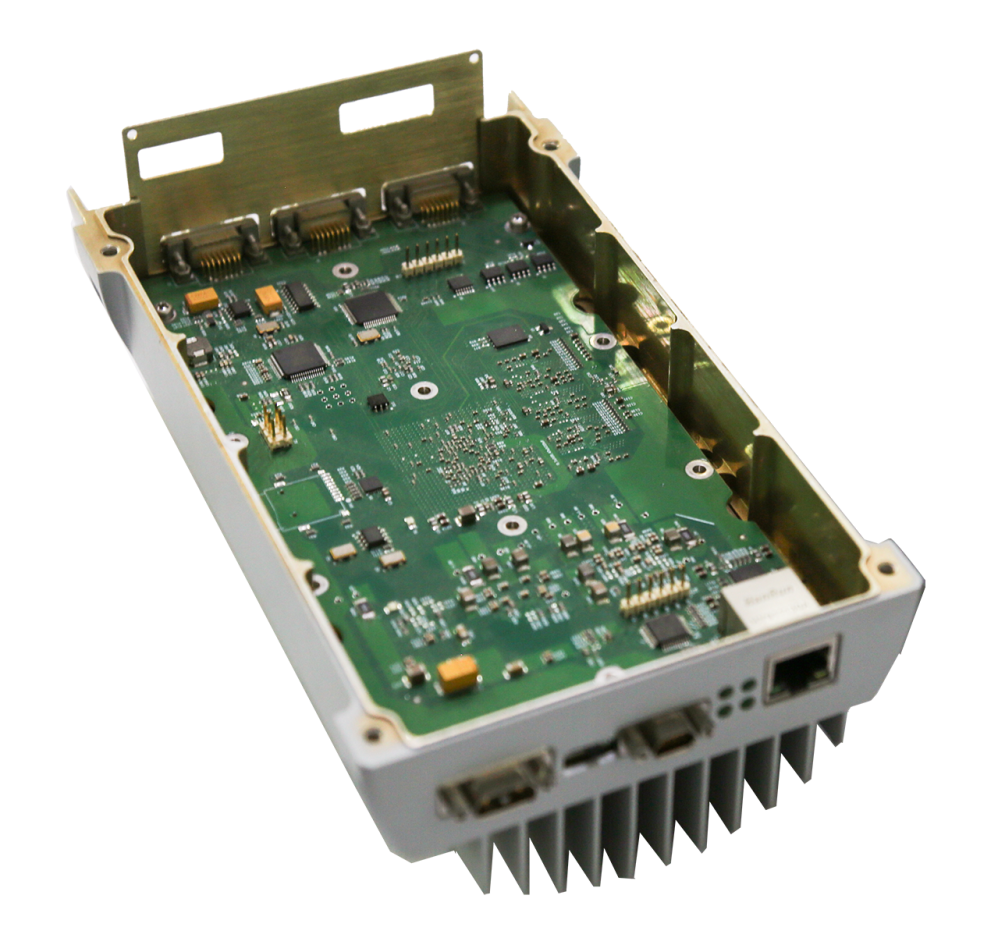

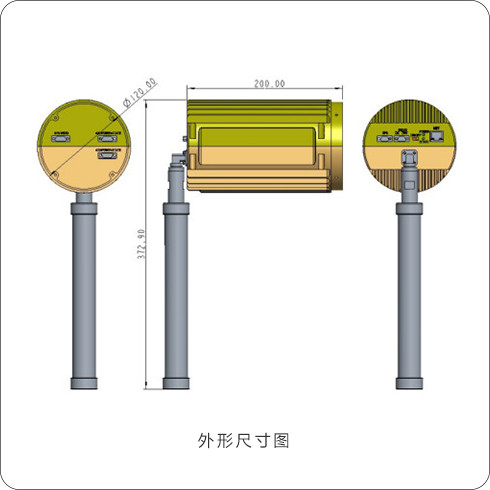

55726681图像编码板

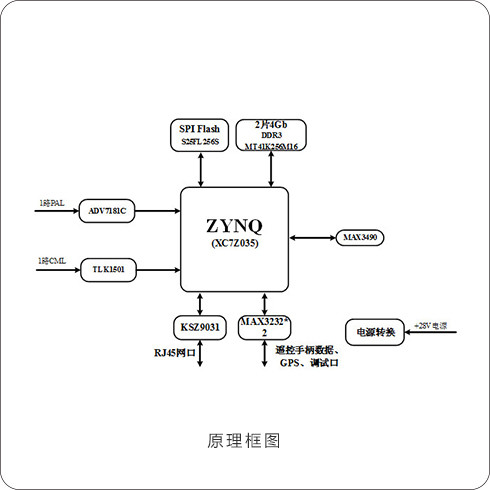

图像编码板由1片高性能Zynq芯片（XC7Z035-2FFG900I）为主芯片构建而成，该模块接收前端相机输出的1路PAL模拟视频，1路CML数字视频，经Zynq采集数据、进行图像处理、H.264压缩后通过RS422输出，无线传输模块将RS422数据发送至地面设备。外部遥控手柄数据、GPS信号等通过RS232串口接入Zynq处理器。

55726681图像编码板

功能特点

  1. 具有1路CML数字图像输入接口

  2. 具有1路PAL模拟图像输出接口

  3. 具有4路RS232串行接口

  4. 具有3路RS422串行接口

  5. 具有1路千兆网

  6. 具备H.264图像压缩功能

  7. 具有5路模拟信号输入与2路模拟信号输出

  8. 整版上电时序采用CPLD控制

  9. 具备串口升级Zynq代码功能


性能指标

        » 视频输入

                    输入路数：2路

                    输入格式：1路PAL模拟视频，1路CML数字视频

                    输入分辨率：

                    PAL：720x576@25fps

                    CML：1024x768@50fps、640x480@50fps、640x512@50fps、320 x240@50fps、320 x 256@50fps

        » 视频压缩

                    压缩方式：H.264

                    压缩指标：压缩码流不大于5.5Mbps

        » 通信串口

                    串口路数：7路

                    串口形式：3路RS422，4路RS232
