55726682 图像解码板

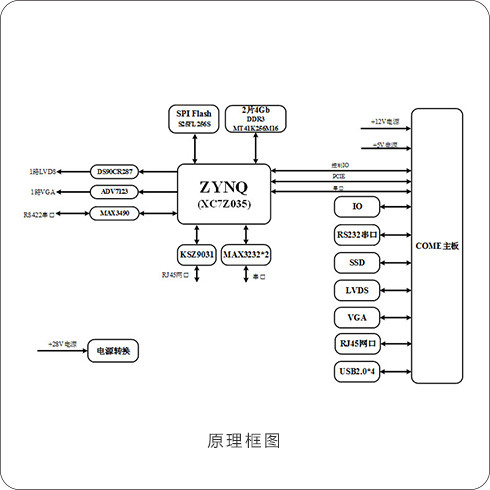

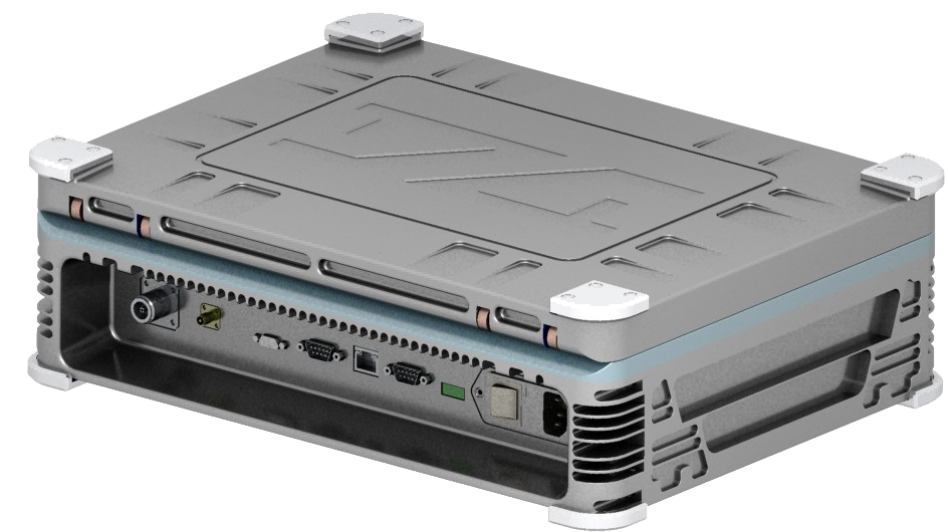

图像解码板是由1片高性能Zynq芯片（XC7Z035-2FFG900I）和1个COME主板模块为主要器件构建而成，无线传输模块将被压缩过的图像数据通过RS422的形式发送给图像解码板，解码板接收后通过Zynq处理器进行图像解码，输出1路VGA模拟视频、1路LVDS数字视频。COME主板模块通过PCIe、串口、GPIO等接口与Zynq处理器实现通信、控制的功能。

55726682 图像解码板

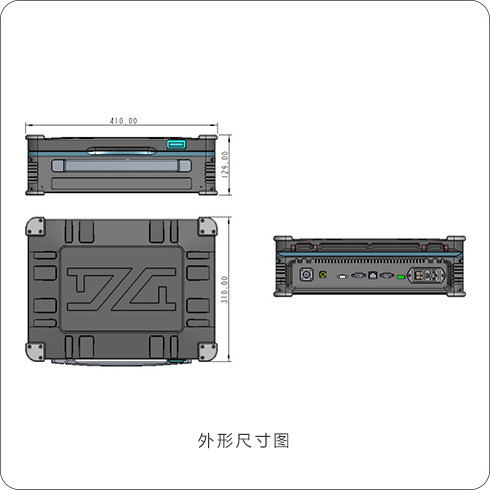

功能特点

  1. 具有H.264图像解压缩功能；

  2. 具有2路VGA模拟图像输出接口；

  3. 具有2路LVDS数字图像输出接口；

  4. 具有3路RS232串行接口；

  5. 具有3路RS422串行接口；

  6. 具有2路千兆网口;

  7. 具有3路USB2.0接口；

  8. 整版上电时序采用CPLD控制。

  9. 具备串口升级Zynq代码功能。



性能指标

        » 视频输入

                    输出路数：4路

                    输出格式：2路VGA，2路LVDS

                    输出分辨率：VGA A路：800*600@60Hz

                    LVDS A路：800*600@60Hz

                    VGA B路：可调

                                              LVDS B路：可调

        » 视频解压缩

                   解压缩方式：H.264

                   解压缩指标：码流不大于5.5Mbps

        » 通信串口

                   串口路数：6路

                   串口形式：3路RS422，3路RS232
