55726683 视频跟踪板

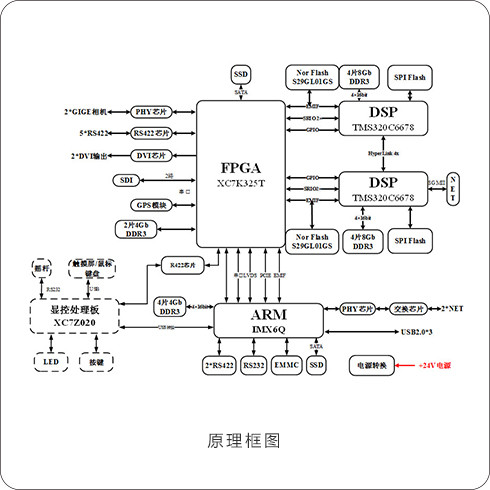

视频跟踪板是一款以高性能FPGA、DSP及ARM为主芯片构建的图像信号处理模块。该模块通过FPGA的2路UDP网口接收网络图像数据后进行格式转换，将转换后的图像数据通过高速传输接口SRIO传输到DSP处理器；DSP处理器实现视频图像跟踪算法，并将计算后的结果回传FPGA，FPGA通过RS422接口输出伺服云台的控制角度，达到视频跟踪的功能，并通过DVI接口输出叠加跟踪波门后的视频信号。ARM则配合外部显控系统，提供上位机控制界面，拓展各控制接口。

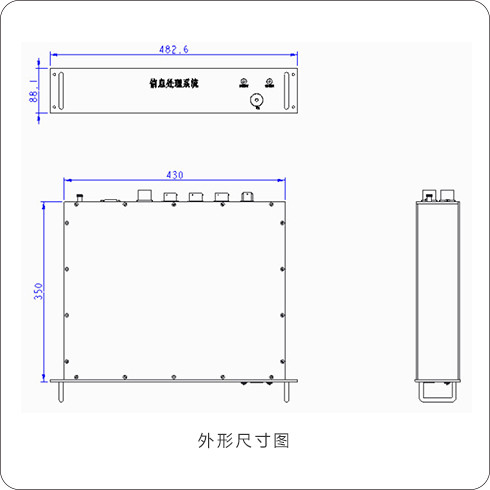

55726683 视频跟踪板

功能特点

  1. 提供2路千兆网视频输入接口，2路DVI视频输出接口、2路SDI视频输出

  2. 图像处理包括图像格式转换，字符叠加，目标跟踪识别等。图像格式转换和字符叠加功能由FPGA来实现，FPGA根据DSP回传的信息来叠加相应的的字符信息。目标跟踪识别算法由DSP实现，可根据ARM的上位机来控制跟踪状态的开启或关闭

  3. DSP实时计算伺服系统中心与跟踪目标的距离，回传FPGA后，由FPGA控制伺服系统的移动

  4. 具备7路RS422接口，可实现与外部设备的通信与控制功能

  5. 具备3路USB2.0接口，通过键鼠设备设置上位机参数来实现对整个系统的控制

  6. 具备1路M-SATA接口，可根据指令存储视频信号

性能指标

        » 网络视频输入

                    网络协议：UDP协议

                    速率：10/100/1000Mbps自适应

                    输入路数：2路

                    输入分辨率：1920x1080（彩色）（25fps）

        » 数字视频输出

                  输出格式：DVI

                  输出路数：2路

                  输出分辨率：1920x1080

                  帧频：25Hz

                  图像算法：目标跟踪识别算法

        »  RS422接口：波特率：9600～256000
