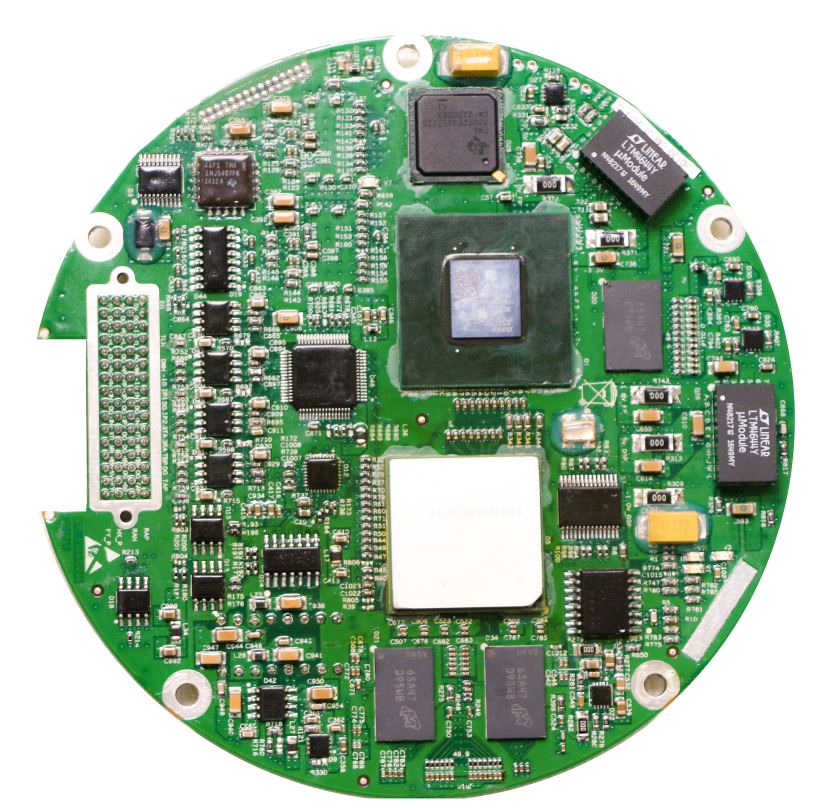

55726684 信息处理板

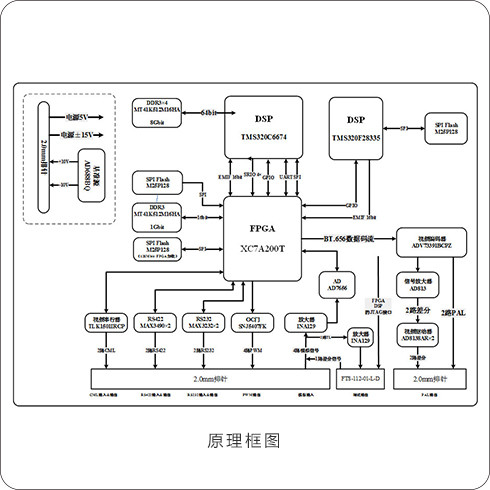

信息处理板采用单板架构，主要由1片FPGA（XC7A200T-2FBG676I）和1片DSP（TMS320C6674）组成，该模块接收前端相机输出的2路CML数字视频，经FPGA采集后进行格式转换再分别发送至DSP和数字视频输出、模拟视频输出芯片，由DSP完成目标识别与检测输出位置信息至FPGA，FPGA将对应位置信息叠加在数字视频及模拟视频输出上，给后端显示设备进行显示。

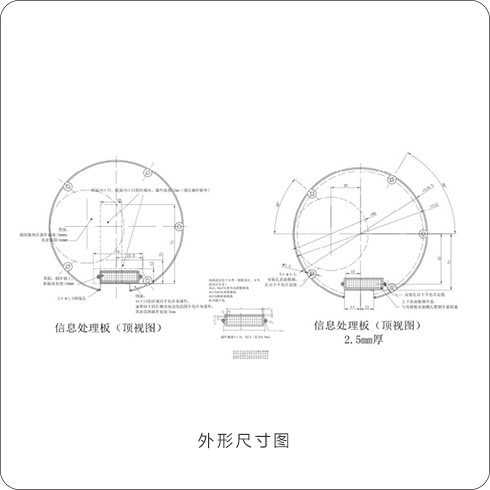

55726684 信息处理板

功能特点

  1. 具有2路CML数字图像输入接口；

  2. 具有2路CML数字图像输出接口；

  3. 具有2路差分模拟视频图像输出接口（外接100欧负载时输出峰峰值为1±0.1V）；

  4. 具有2路单端模拟视频图像输出接口（外接75欧负载时输出峰峰值为1±0.1V）；

  5. 具有3路RS232串行接口；

  6. 具有2路RS422串行接口；

  7. 具有2路PWM信号输出，2路PWM使能信号输出，在上电初始化未结束时，确保使能信号为高；

  8. 具有5路模拟信号输入与2路模拟信号输出；

  9. 采用+5V直流电源与±15V直流电源输入；

  10. ±10V基准电压输出；

  11. FPGA与DSP28335先上电，DSP6674上电时间由DSP28335通过FPGA控制。

  12. FPGA固化代码，满足软件具备串口升级DSP与FPGA代码功能。

性能指标

        » 视频输入

                    输入路数：2路

                    输入格式：2路CML

                    输入分辨率：A路：720×576，50fps；B路：340×288，50fps

        » 视频解压缩

                  输出路数：6路

                  输出格式：2路CML，2路单端PAL，2路差分PAL

                  输出分辨率

                                    CML：A路：720×576，50fps；B路：340×288，50fps

                                    PAL：720×576，25fps

        » 通信串口

                   串口路数：5路

                   串口形式：2路RS422，3路RS232

                   通信速率：115200bps（默认）
