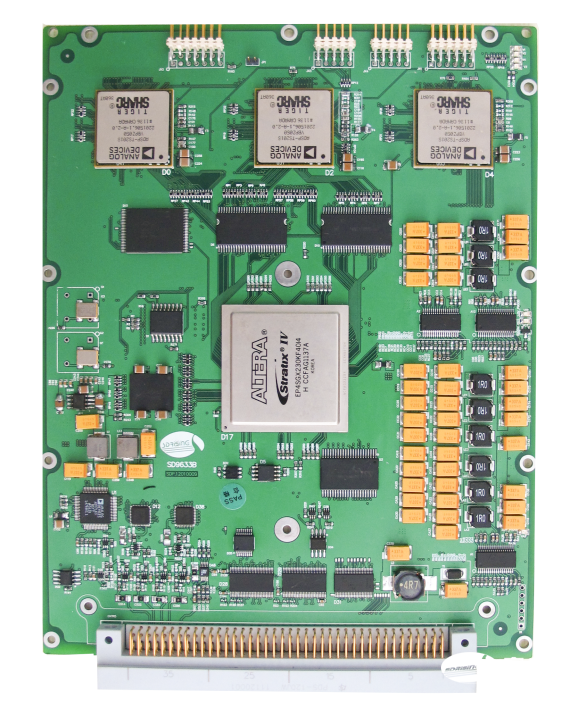

55726685 视频跟踪板

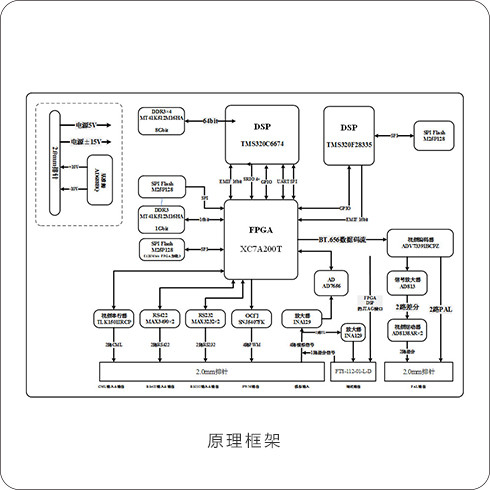

视频跟踪板采用1片FPGA（EP4SGX230KF40I3N）和3片DSP（ADSP-TS201SYBP-050）的架构，由FPGA接收前端相机输出的2路Cameralink数字视频，经FPGA预处理后分别发送给3片DSP，由DSP完成目标识别与检测输出位置信息至FPGA，FPGA将对应位置信息叠加在数字视频及模拟视频输出上，给后端显示设备进行显示。

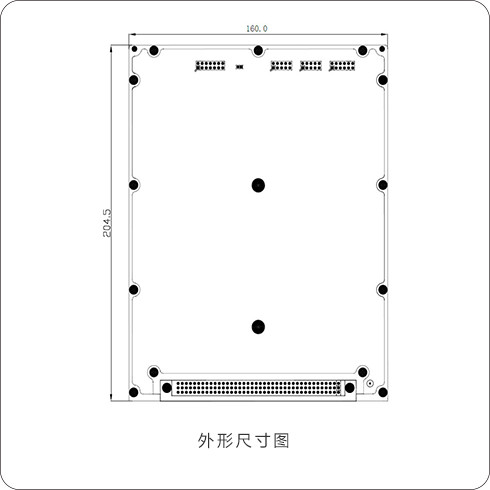

55726685 视频跟踪板

功能特点

  1. 具有H.264图像解压缩功能；

  2. 具有2路VGA模拟图像输出接口；

  3. 具有2路LVDS数字图像输出接口；

  4. 具有3路RS232串行接口；

  5. 具有3路RS422串行接口；

  6. 具有2路千兆网口;

  7. 具有3路USB2.0接口；

  8. 整版上电时序采用CPLD控制。

  9. 具备串口升级Zynq代码功能。




性能指标

        » 数字视频输入

                    数字视频输入通道数：2；

                    数字视频输入格式：Camera LINK；

                    输入接口：PDS-120JW。

        » 数字视频输出

                  数字视频输出通道数：2；

                  数字视频输入格式：Camera LINK；

                  输入接口：PDS-120JW。

        » 模拟视频输入

                   模拟视频输入通道数：1路；

                   模拟视频输入形式：CVBS；

                   信号幅度：1Vpp；

                   视频编码芯片：ADV7180；

                   输入接口：PDS-120JW。

        » 模拟视频输出

                    模拟视频输出通道数：4；

                    视频编码芯片：ADV7179；

                    分辨率：10bit；

                    时  钟： 27MHz；

                    输出接口：PDS-120JW。

        » 图像处理通道

                  FPGA：EP4SGX230KF40I3N，Stratix IV系列；

                  FPGA外挂SRAM：2×1M×8bit；

                  FPGA外挂FLASH：256Mbit；

                  FPGA NIOS FLASH：128Mbit；

                  DSP：3xADSP-TS201SYBP-050；

                  DSP外挂SDRAM：256MB；

                  LINK：全双工LVDSLINK；

                  RAM：24Mbit/TS201；

                  DSP 外挂Flash：64MB，支持DSP ROM启动；

                  DSP支持LINK口启动；

                  仿真调试接口：FPGA和DSP；

                  DSP组阵方式：通过LINK总线互连。

        » 通讯处理

                   1路RS232：与外部通讯,波特率最高115.2Kbps；

                   1路RS422：与外部通讯,波特率最高115.2Kbps；

                   输入输出接口：PDS-120JW。
