55726686 图像处理板

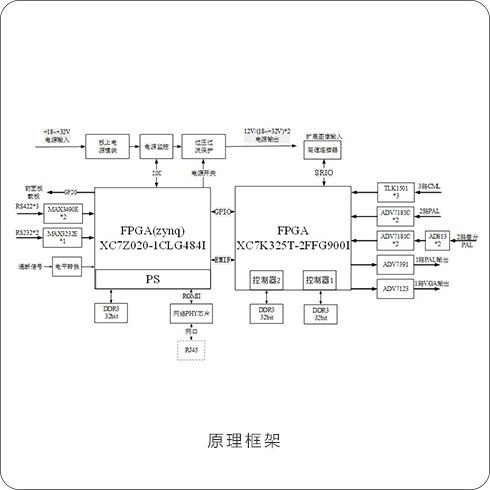

图像处理板采用单板架构，主要由2片FPGA（XC7K325T-2FFG900I、XC7Z020-1CLG484I）组成，分别进行多路接口管理及协议控制处理。图像处理板主要用于某几个型号导引头产品的自动化测试，属于自动测试系统的重要组成部件，该板卡具有以下功能：1、同时采集7路图像（2路差分PAL输入、2路单端PAL输入、3路CML输入）输入能力，可对所有输入图像进行错误侦测并处理任意4路视频数据进行拼接、OSD处理，实现任意1路视频转换为PAL、VGA输出；2、具有1路千兆网络接口，实现任意1路视频数据上传功能，并可自动上传侦测到的一段错误视频数据；并可通过千兆网口实现上位机与被测试产品控制指令、状态数据等交互；

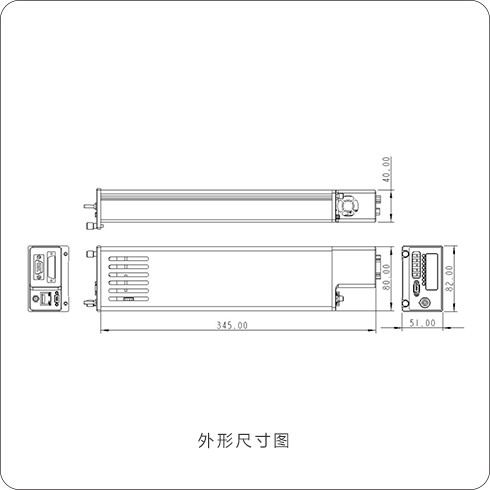

55726686 图像处理板

功能特点

  1. 可实现7路视频信号采集，处理视频内容可根据上位机软件灵活配置；

  2. 视频处理包括图像拼接、图像错误侦测、OSD字符叠加等（OSD叠加信息包含被测试产品编号、时间信息、图像通道信息等）；

  3. 根据指令，可从输入视频数据中挑选任意一路图像数据上传至上位机进行后端处理；

  4. 具备设备自检功能，并上传自检结果；

  5. 具备逻辑、软件版本号查询功能；

  6. 具备逻辑、软件版本在线升级功能。

性能指标

        » 视频输入

                    输入路数：7路

                    输入格式：2路差分PAL，2路单端PAL，3路CML

                    输入分辨率：PAL：720×576，25fps

                    CML：1000×1000，30fps

        » 视频输出

                  输出路数：2路

                  输出格式：1路单端PAL，1路VGA

                  输出分辨率：PAL：720×576，25fps

                  VGA：1024×768，60fps

        » 网络接口

                   接口路数：1路

                   网络协议：TCP/UDP

                   通信速率：10/100/1000Mbps自适应

        » 电源输入/输入

                  电源输入：+26V(+18V~+32V)

                  电源输出：A路输出：+26V(+18V~+32V)，0~5A

                  B路输出：+26V(+18V~+32V)，0~5A

                  模拟器电源输出：+4V~+12V可调输出，0~2A
