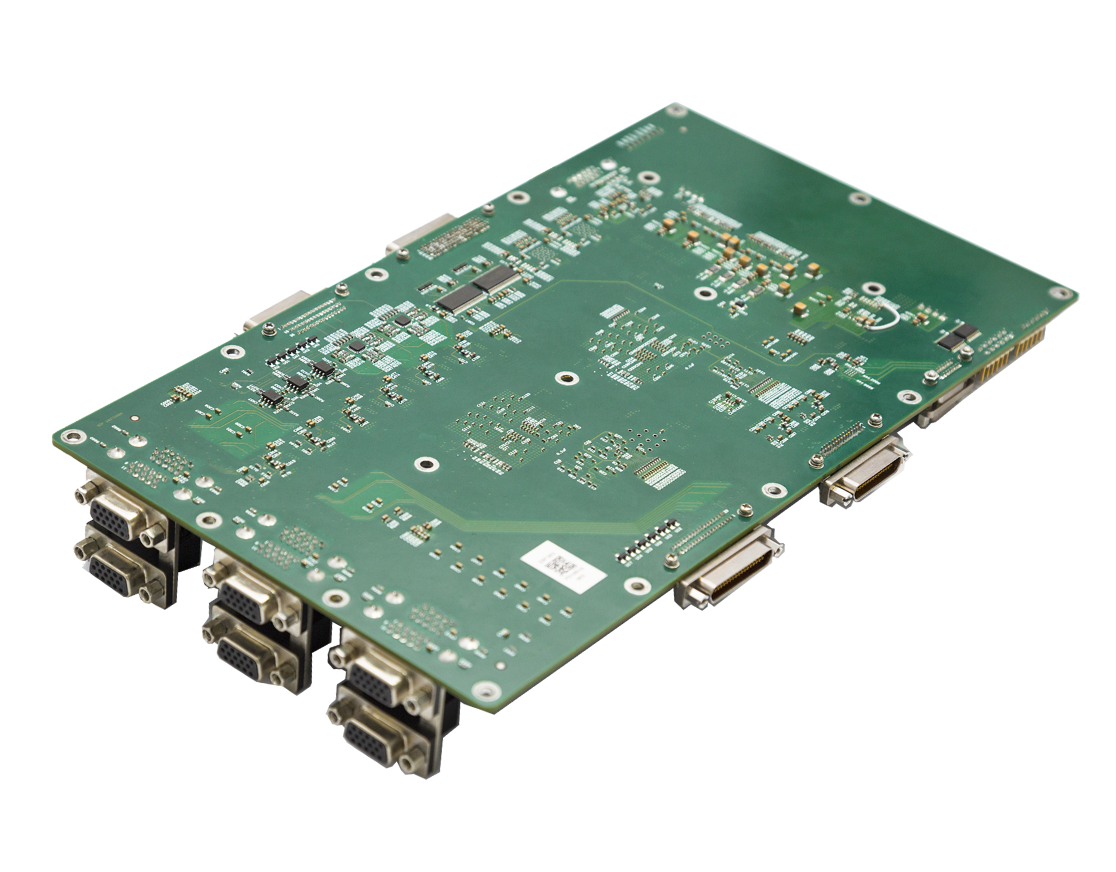

55886659 视频处理模块

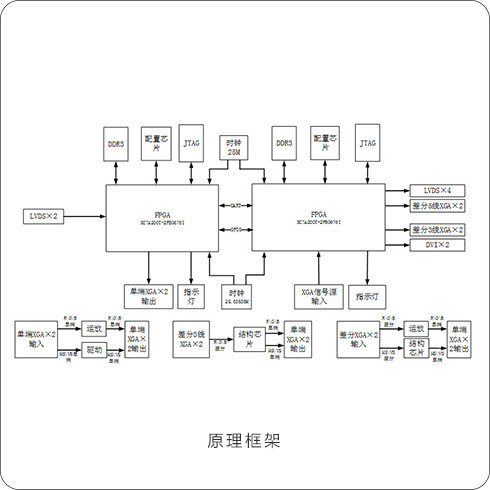

视频处理模块采用单板架构，主要由2片FPGA（XC7A200T-2FBG676I）组成，分别进行视频接收处理以及视频发生处理，实现多路视频信号的采集和多路视频信号的处理输出，具备LVDS、DVI、XGA制图像接口。视频接收处理信号源来自PC机1路XGA接口输出的实时视频信号，同时输出10路视频信号，4路LVDS，2路DVI，2路差分5线制XGA，2路差分3线制XGA；视频发生处理同时采集6路视频信号（2路LVDS、2路单端XGA、2路差分5线制XGA）转换为6路XGA信号同时输出。
功能特点
a. 将PC机XGA接口输入的视频信号，转换为4路LVDS接口信号输出；
b. 将PC机XGA接口输入的视频信号，转换为2路DVI接口信号输出；
c. 将PC机XGA接口输入的视频信号，转换为2路差分5线制XGA信号输出；
d. 将PC机XGA接口输入的视频信号，转换为2路差分3线制XGA信号输出；
e. 采集2路LVDS视频信号，转换为XGA信号输出；
f. 采集2路单端XGA视频信号，转换为XGA信号输出；
g. 采集2路差分5线制XGA视频信号，转换为XGA信号输出。
性能指标
» 输入信号
1路XGA信号
2路LVDS信号
2路单端XGA信号
2路差分5线制XGA信号
» 输出信号
4路LVDS信号
2路DVI信号
2路差分5线制XGA信号
2路差分3线制XGA信号
6路XGA信号
» 信号分辨率：1024*768@60fps
» 工作温度：-10℃～+40℃
» 贮存温度：-20℃～+60℃
» 供电类型：DC 28V
» 功耗：<300W
» 抗震：二级公路，速度50km/小时
