55886666 图像处理平台

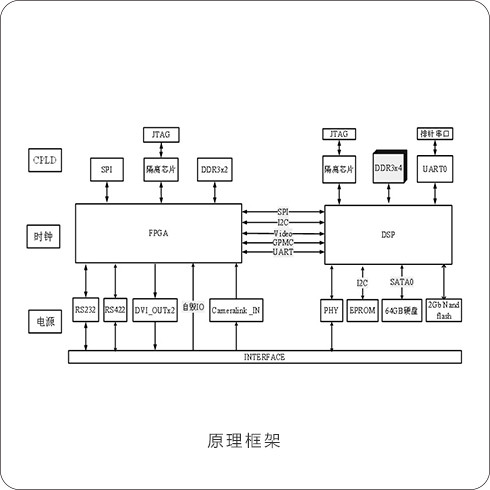

图像处理平台是一款以高性能FPGA和DSP构建的图像处理模块。该模块主要接收前端Cameralink相机采集到的图像数据，经Cameralink接口芯片给FPGA，经FPGA视频格式转换并处理后，再将处理后的图像数据给DSP的video口；再由DSP实现对时、软件版本自检、图像字符叠加、编码压缩、存储、十字光标叠加、水平线叠、网络导数据。
功能特点
a. 采集Cameralink数字视频输入信号，进行处理后转换为DVI信号；
b. 视频处理包括图像边缘增强，字符图形叠加。图像边缘增强功能可根据指令开启或关闭；叠加的字符图形包括时间、水平线指示图形、光标，其中水平线指示图形、光标可根据指令开启或关闭；
c. 对处理后的视频进行录制，并以H.264编码格式进行存储。视频文件名以时间（到起始秒）命名；
d. 根据指令，从处理后的视频中截取静态帧，存储为bmp格式图像文件，存储的图像文件名以时间（到起始秒）命名(命名示例20170516130810_X.bmp)；
e. 根据指令，可从当前视频帧中定位标记图像，并输出位置信息，具体处理要求见通信协议；
f. 具备自检功能，并将自检结果上传；
g. 具备软件版本号上传功能，对时功能；
h. 具备电子放大功能。
性能指标
» 数字视频输入
输入格式：LVDS
输入路数:1路
输入分辨率：支持1920x1080（彩色）（30fps）、640x512（黑白）（25fps）两种格式
» 数字视频输出
输出格式：DVI
输出路数：2路
输出分辨率：1920x1080（当输入为640×512时，图像扩展为1280×1024），帧频：60Hz
压缩算法：支持H.264
图像算法：Scaler算法
» 网络接口
输出路数：1路
网络协议：UDP协议
速率：10/100/1000Mbps自适应
串口RS422接口：波特率（9600～256000）
