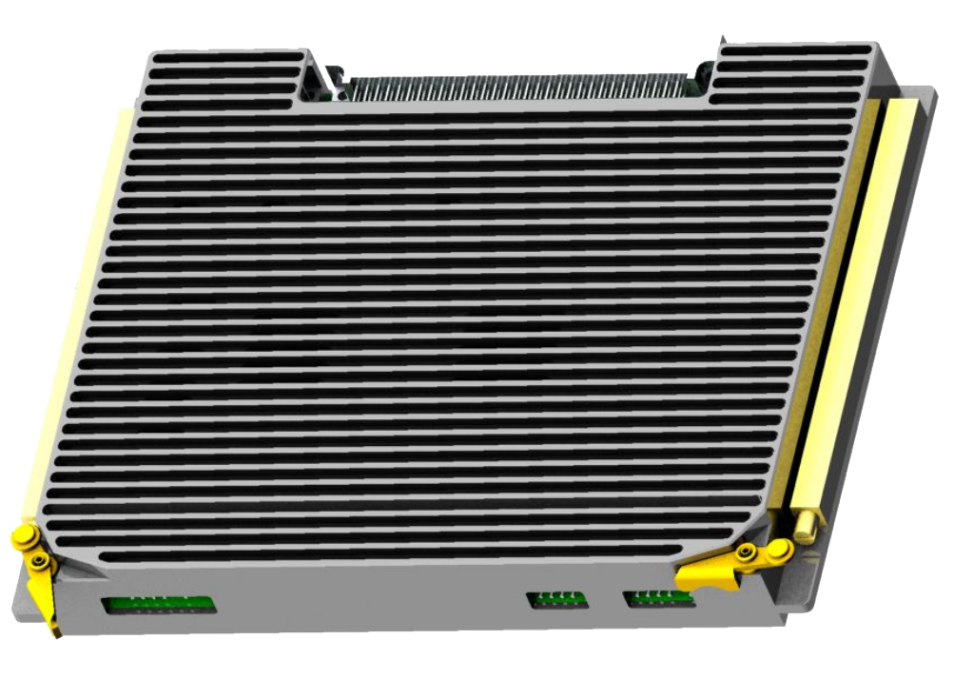

55886667 视频跟踪板

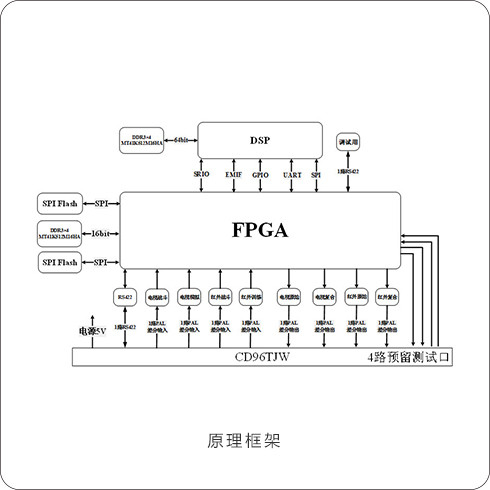

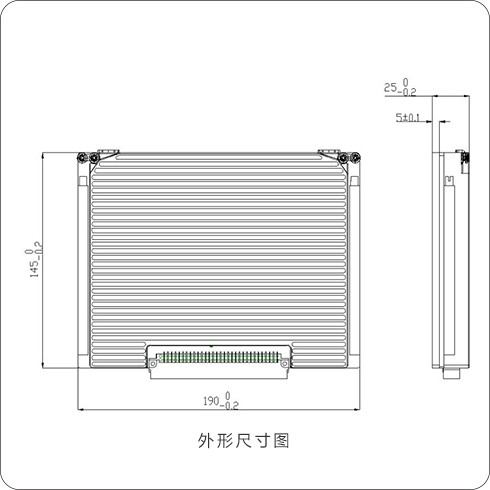

视频跟踪板主要功能为接收4路PAL制模拟视频差分输入，视频分辨率为720x288。输出4路PAL制模拟视频差分，系统组成主要由FPGA和DSP组成，FPGA采用1片A-7系列，主要完成图像收发、预处理以及与板上外设的时序接口控制，DSP采用TI的C6674，做视频跟踪处理。

55886667 视频跟踪板

功能特点

a. 模拟视频输入：接收4路PAL制模拟视频差分输入，差分视频电路须与接收端电路匹配。可见光CCD分辨率为720x288。热像视频分辨率720x288，两路模拟视频分辨率720x288。

b. 复合模拟视频输出：2路PAL制模拟视频差分输出；2路PAL制模拟视频输出，红外与电视各一路原始PAL制差分视频输出。

c. 2路RS422通讯接口：具有2路RS422串口通讯，其中一路通过J1与系统通信，一路用于仿真调试。

d. FPGA功能要求：接收前端探测器输出的模拟图像，对其进行预处理后送往DSP6674；输出模拟差分视频，并在模拟图像上叠加字符；完成对外串口通讯。


性能指标

        »  输入格式:PAL

        » 输入路数:4路

        » 输入分辨率:支持720x576（黑白）（25fps）两种格式

        »  模拟视频输入:

                    4路

                    支持720x576（黑白）（25fps）两种格式

        » 模拟视频输出:

                    4路

                    支持720x576（黑白）（25fps）两种格式

        » 串口RS422接口: 波特率（9600～256000）

        »  GTH接口: FPGA对外提供至少2路GTH 4x接口，直接连接到LRM连接器

        » 网口: 网口支持10/100/1000Mbps自适应功能

        » 工作温度: -40℃～+55℃

        »  存储温度:-45℃～+70℃

        » 供电类型: DC，18V～36V

        » 功耗:≤20W
