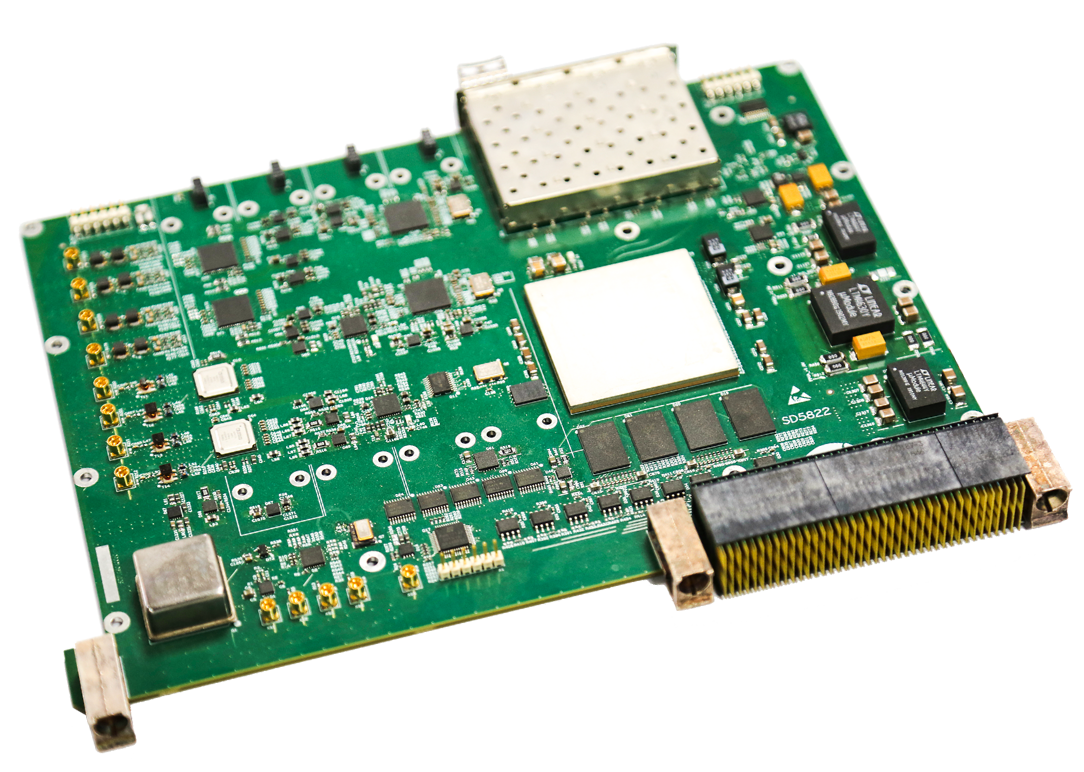

88327750 中频板

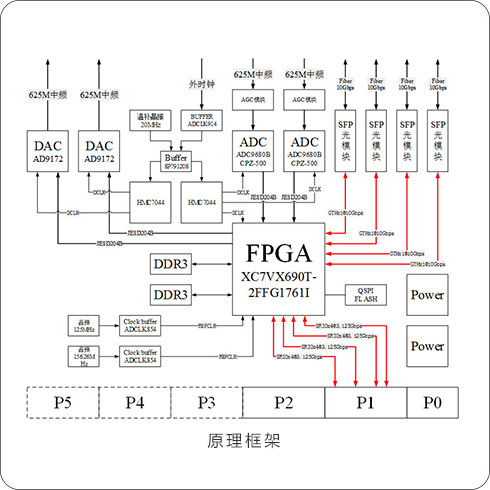

中频板是基于6U VPX架构的高速中频采集处理模块，主要由高速AD/DA、大容量FPGA和光模块组成。对外提供4路AD、4路DA、4路光纤接口、1路参考时钟接口、4路参考时钟输出等接口，符合主流的宽带信号处理领域应用场景，可实时对宽带信号进行数据处理并对外输出高中频（0~6GHz）信号。

88327750 中频板

功能特点

a. 板载1片大容量FPGA，具备高速数字信号处理能力（典型的如16-QAM、64-QAM调制解调、信道化处理等）；

b. 对外提供SRIO、SFP光纤、LVDS和LVCMOS等通信接口；

c. 典型配置500Msps AD及12.6Gsps DA；

d. BIT功能：获取模块的健康参数，并通过对外总线上报加电BIT、周期BIT和维护BIT结果。


性能指标

        »  高性能处理器: 1片 Xilinx FPGA：XC7VX690T，外挂2组DDR3 SDRAM，32bit，每组2GB

        » AD:4路，采样率500Msps，同步采集

        » DA: 4路，最高刷新率12.6Gsps，同步输出

        »  光纤接口: 4路10.0Gbps SFP光纤接口，用于数据传输

        »  SRIO接口: 4路SRIO x4接口，线速率可达6.25Gpbs，用于数据传输

        » 低速接口:多路LVDS、LVCMOS等低速通信接口
