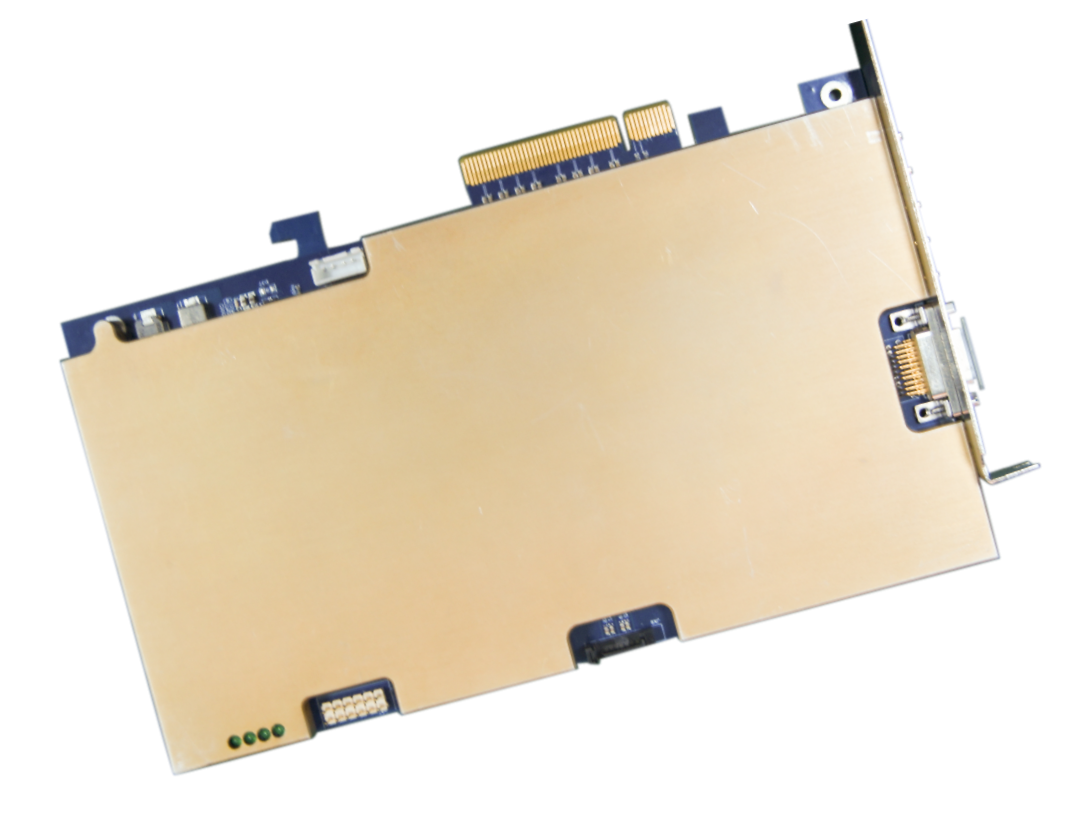

88327751 三通道采集回放PCIe卡

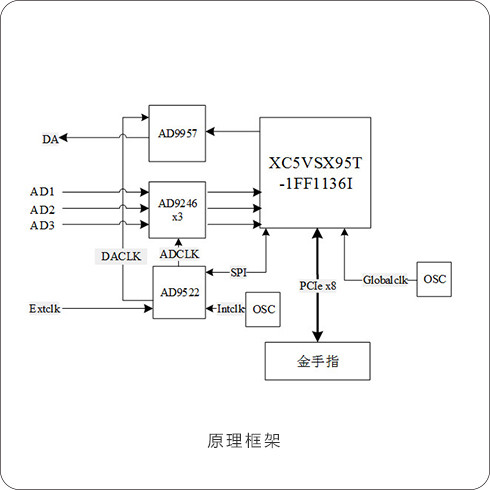

三通道采集回放PCIe卡采用标准PCIe2.0 x8总线构架，实现3通道可变速率采集及1通道的数据回放功能。采集通道经3路ADC采集后的数据，在FPGA（XC5VSX95T）中处理后，由PCIe总线上传到上位机进行处理。回放通道将由上位机产生及处理后的数据经FPGA后，由DAC回放。同时，该卡支持内外时钟切换，内外触发，IRIG-B码对时等功能。
功能特点
a. 实现基于三通道ADC的波形采集以及单通道DAC的波形回放；
b. 采用10MHz参考时钟输入PLL产生ADC、DAC采样时钟，内外时钟可切换，ADC、DAC采样（回放）时钟可调；
c. 采用PCIe2.0 x8架构接口与PC机主板相连，上位机通过PCIe与FPGA进行数据交换；
d. 上位机同时支持中频信号预处理控制设置、数据采集设置、数据存储设置、回放设置，同时兼容数据分析功能；
e. 支持IRIG-B DC码采集及回放。
性能指标
» ADC:
采样通道数：3
采样率：10~125Msps，任意可调
采样精度：14bits
SNR：≥65dBc@70MHz
SFDR：≥79dBc@70MHz
» DAC:
回放通道：1
转换速率：1Gsps（max）
转换精度：bits
» 其他:
时码类型：IRIG-B DC码
时码精度：1us
总线类型：PCIe2.0 x8
