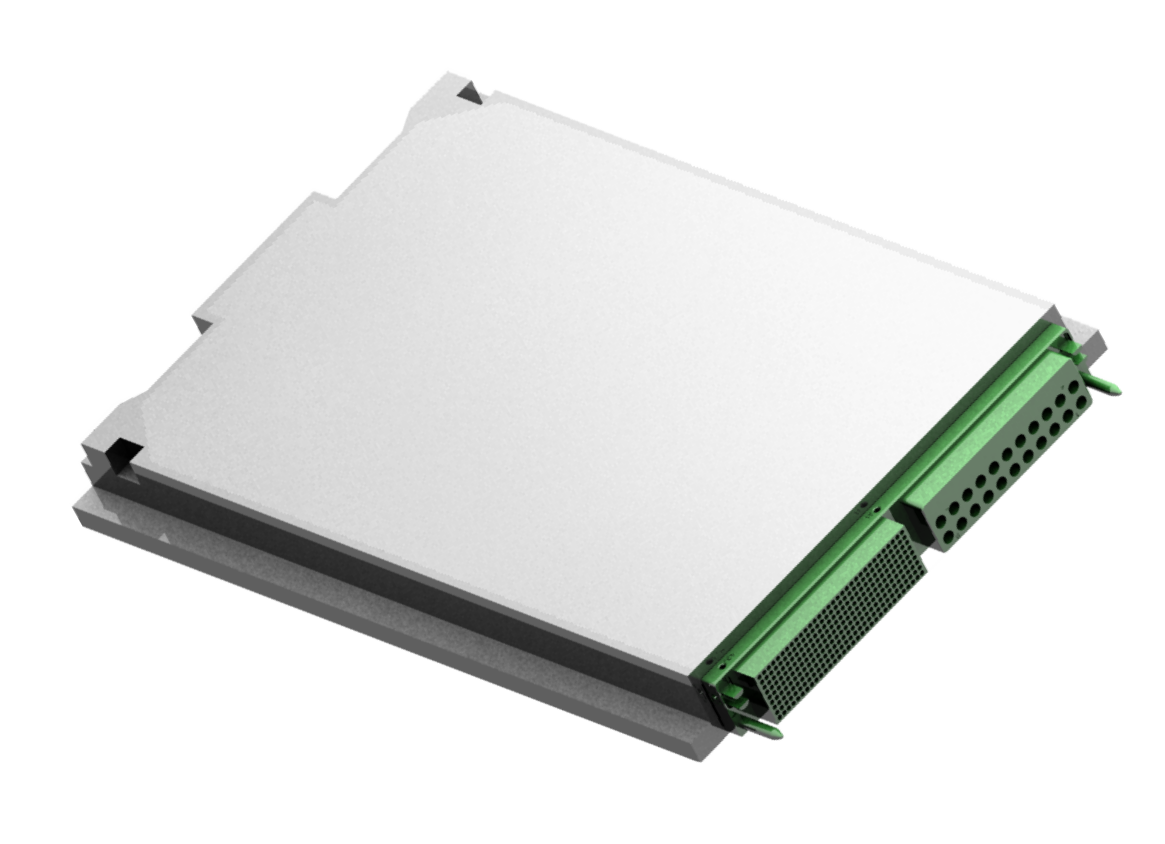

88327759 高速采样信号处理模块

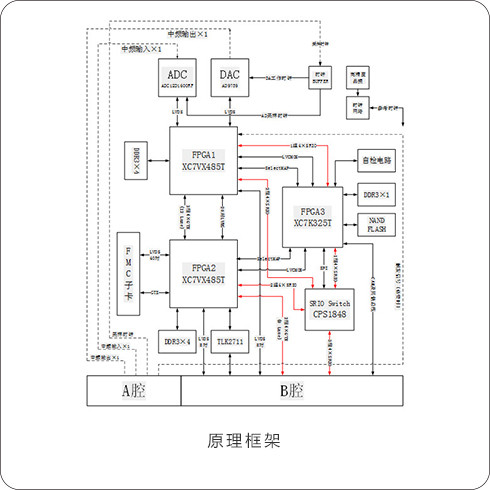

高速采样信号处理模块基于ASAAC结构，主要由高速AD/DA、大容量FPGA和SRIO交换芯片组成。内部带FMC子卡接口，对外提供2路AD、1路DA、1路标频接口、多路SRIO等接口，符合主流的信号处理领域使用，可实时对采样数据进行处理并对外输出中频信号。

88327759 高速采样信号处理模块

功能特点

a. 板载3片FPGA和1片SRIO交换芯片，组成数据处理阵列，具备高速数字信号处理能力；

b. 对外提供SRIO、GTX、MLVDS和LVCMOS等通信接口；

c. FPGA1、FPGA2程序版本切换功能；

d. BIT功能：获取模块的健康参数，并通过对外总线上报加电BIT、周期BIT和维护BIT结果。

性能指标

     » 高性能处理器:

                   2片 Xilinx FPGA：XC7VX485T，每片外挂2组DDR3 SDRAM，32bit，每组2GB；

                   1片Xlinx FPGA：XC7K325T，外挂1组DDR3 SDRAM，16bit

        » FMC子卡: 1个，符合标准FMC规范，可根据需求定制

        » SRIO接口: 3路SRIOx4接口，线速率可达6.25Gpbs，用于数据传输

        »  Aurora接口: FPGA片间3组Aurora x4接口，线速率可达10.0Gpbs

        »  GTX接口:对外2路GTX接口，用于辅助数据传输

        »  低速接口: 多路MLVDS、LVDS、LVCMOS等低速通信接口

        »  ADC: 1片ADC12D1600，采样率1.6Gsps（双通道）/3.2Gsps（单通道交织）

        »  DAC:1片AD9739，刷新率2.4GHz
