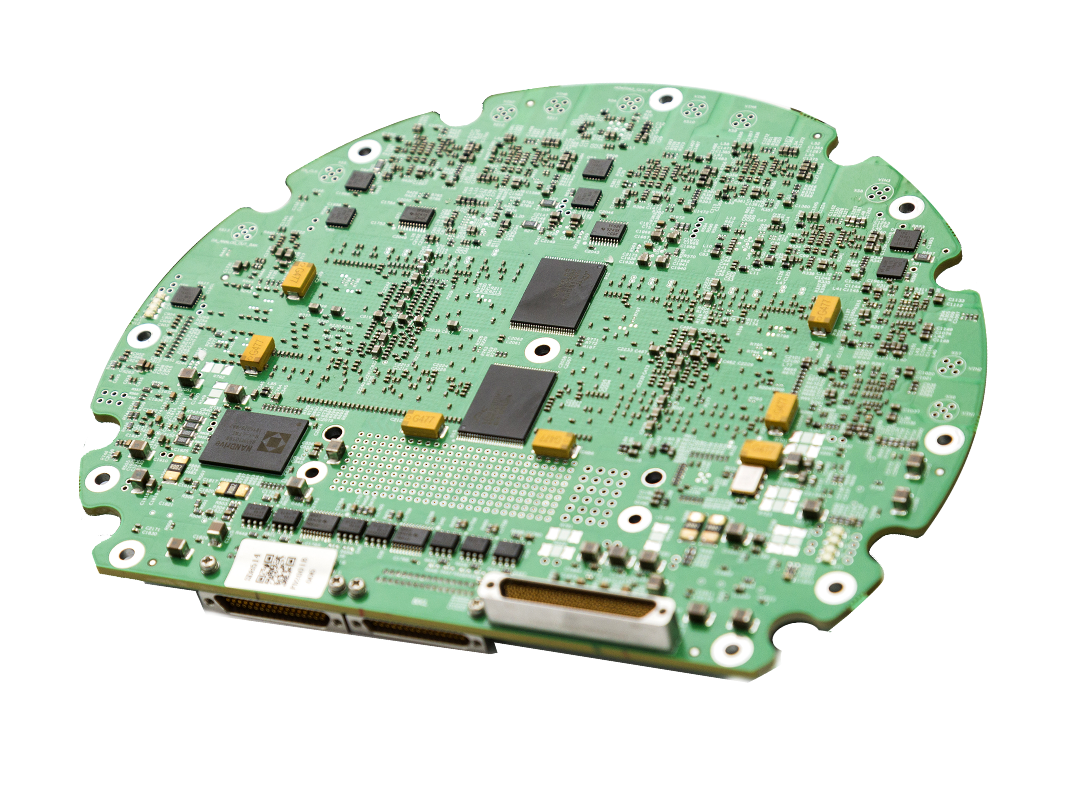

88327763 被动处理模块

被动处理模块是一款以高性能FPGA和ADC构建的采集处理模块。该模块可进行7路ADC通道同步采集，采样率可达2.4Gsps；同时支持1路高性能DA通道，采样率可达2.4Gsps；板载大容量FPGA芯片，支持二次开发。产品可通过上位机软件远程加载FPGA芯片代码；数据可通过SRIO接口总线进行传输。

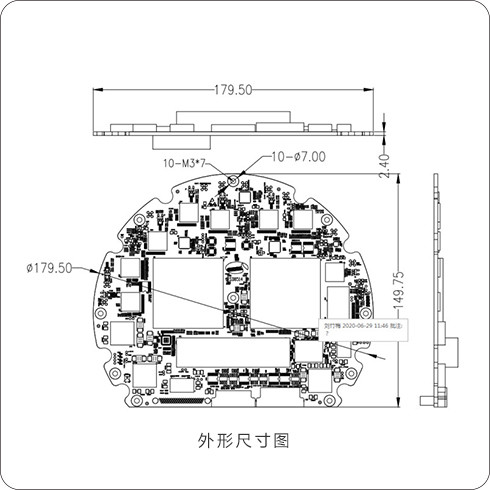

88327763 被动处理模块

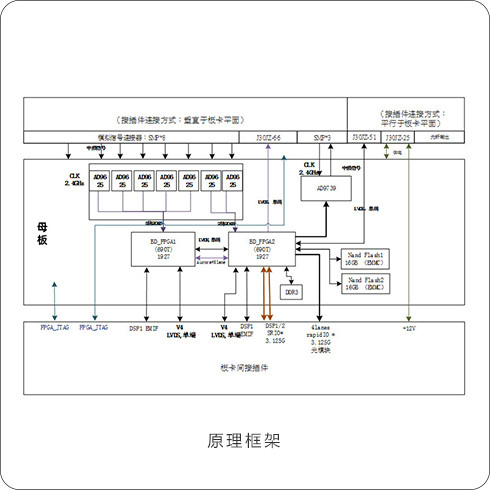

功能特点

a. 具备7路中频信号采样功能

b. 具备AD芯片的温度监测、FD检波功能

c. 具备1路DA输出信号功能

d. 具备通过多路RS422串口信号、多路单端信号控制被动前端的功能

e. 具备FPGA2通过光纤接口通信功能

f. 具备FPGA之间8x的Aurora8b10b，多对LVDS，多路单端信号通信的功能

g. 具备FPGA2外挂两片EMMC芯片功能

h. 具备两路检波数字信号接入FPGA2功能

i. FPGA均配置方式采用BPI模式，配置过程中IO口电平为高电平

性能指标

        » 输入时钟：2400MHz、6～8dBm、正弦波

        » 输入中频采集

                    采样AD芯片7片AD9625；

                    中频信号输入频率：1800MHz±500MHz；

                    中频信号输入电平：-45dBm~+7dBm（50Ω）；

                    采样率：³2400Msps；

                    ADC有效位数：³8位；

                    ADC前端匹配电路衰减：小于3dBm；

                    ADC前端匹配电路幅度平坦度：优于3dBm。

                    ADC采样后通道间相位差的稳定度：≤10°；

                    ADC采样后通道间相位差的短期稳定度：≤±1°

        » DA产生

                    DA输出模拟信号中频频率：1.8GHz；

                    数据转换率不低于2400Msps；

                    输出信号瞬时带宽：≥1GHz（设计保证）；

                    无杂散动态范围：≥40dB（带内）；≥30dB（带外）；

                    输出芯片：AD9739。

        » FPGA：采用Xilinx公司的XC7VX690T-2FFG1927I芯片，包含10个HP bank（600个接口）和20个GTH Quad（80个GTH SerDes Lane），具有693120个逻辑单元，最大支持52920Kb BlockRAMs
