88327768 全国产U频段采样处理模块

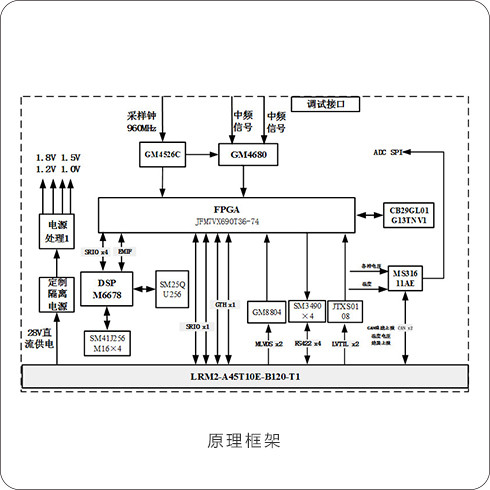

全国产化U频段采样处理模块采用LRM为接口，采用MCU+DSP+FPGA+AD架构，MCU为辅助处理设备，实现对板卡状态监控及板卡管理；DSP为主处理器，型号为FT-6678；板载一片复旦微电子JFM7VX690T36 FPGA，作为主要处理和桥梁芯片，可通过背板实现与其他处理板的高速数据传输；板载1片AD芯片GM4680-1000，可实现对2路中频信号采集。
功能特点
a. 对外接口传输功能：具备CAN总线、SRIO接口、GTH接口、MLVDS接口、LVDS接口、LVTTL接口、RS422接口、供电接口；
b. BIT功能：MCU获取模块的健康参数，并通过CAN总线上报加电BIT、周期BIT和维护BIT；
c. 具备程序在线更新功能；
复位及板卡管理功能：
MCU可通过其IO对板卡电源、DSP等电路进行复位，同时可监测模块工作状态
性能指标
» ADC:
通道数：1
采样率：最高1Gsps
分辨率：14bit
SFDR：≥75dBc@720MHz，960Msps
» DSP处理能力:
型号：FT-M6678
DDR3容量：256M×32bit
DDR3读写速率：≥800MHz
SRIO传输速率：≥3.125Gbps
» FPGA处理能力:
型号：JFM7VX690T
加载FLASH容量：≥1Gb
SRIO传输速率：≥3.125Gsps
LVDS传输速率：≥400Msps
GTH传输速率：≥3.125Gsps
» 国产化率:100%
