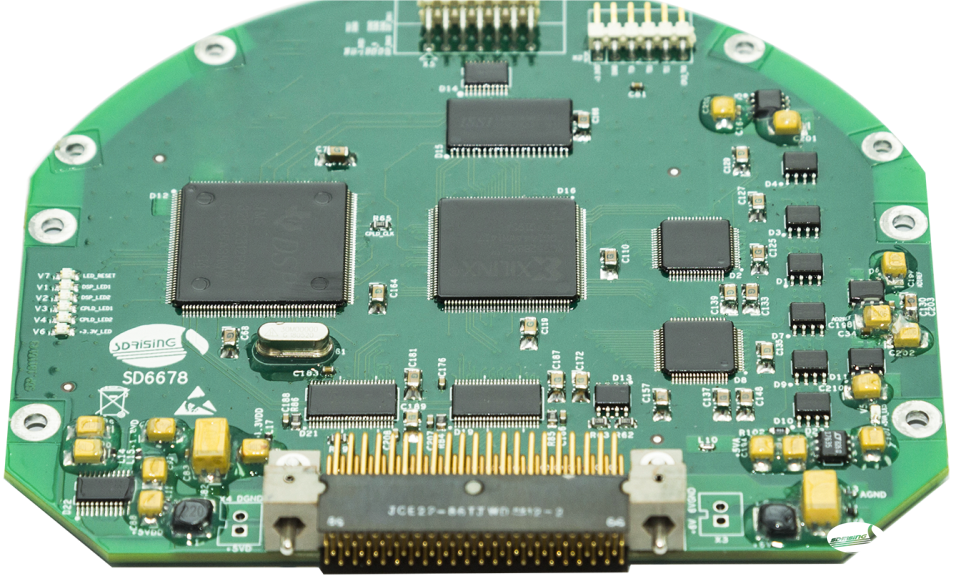

66759810 控制信息处理板

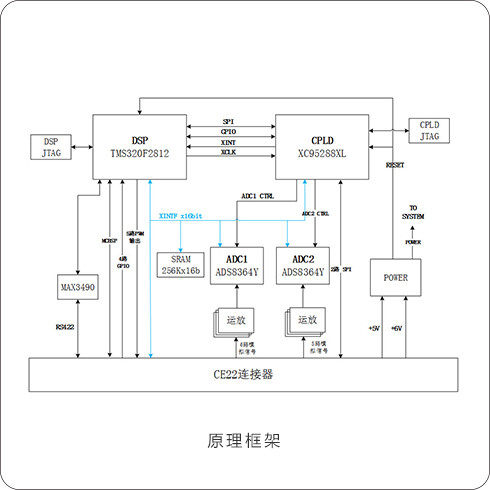

控制信息处理板采用以DSP TMS320F2812为核心的数字处理技术，可以进行导引头状态自检、导引头各种状态控制，以及对外输出制导信息和PWM信号控制电机运动。主要包含采用2片ADS8364Y对外部11路模拟信号地A/D转换、McBSP数据通讯接口、DSP运行/加载状态控制和飞控数字接口电路的功能。

66759810 控制信息处理板

功能特点

a. 6片差分运算放大器实现11路模拟前端信号调整；

b. 2片ADC实现对11路模拟信号的采集；

c. DSP实现数据分析、RS422通信、MCBSP通信；

d. 5路PWM输出信号用于电机驱动。

性能指标

» SRAM读写速度: 2*5Mbyte/s

» 常温下模拟通道满量程通道增益误差: ≤0.25%

» 常温下通道零位3倍均方根值: ≤10

» 高低温下模拟通道满量程通道增益误差: ≤0.6%

» 高低温下通道零位3倍均方根值: ≤12.5

» RS422接口速率: ≥1Mbit/s

» RS422接口传输距离: ＞10m

» 双口RAM接口: ＞5Mbyte/s

» 环境适应性:

工作温度：-50℃~+70℃

存贮温度：-55℃~+85℃

» 振动要求: 恒定（稳态）加速度试验的试验条件如下：试验量级70g，方向±Y、±Z，达到规定试验量值后至少保持1min。
