66759811 数据处理分系统

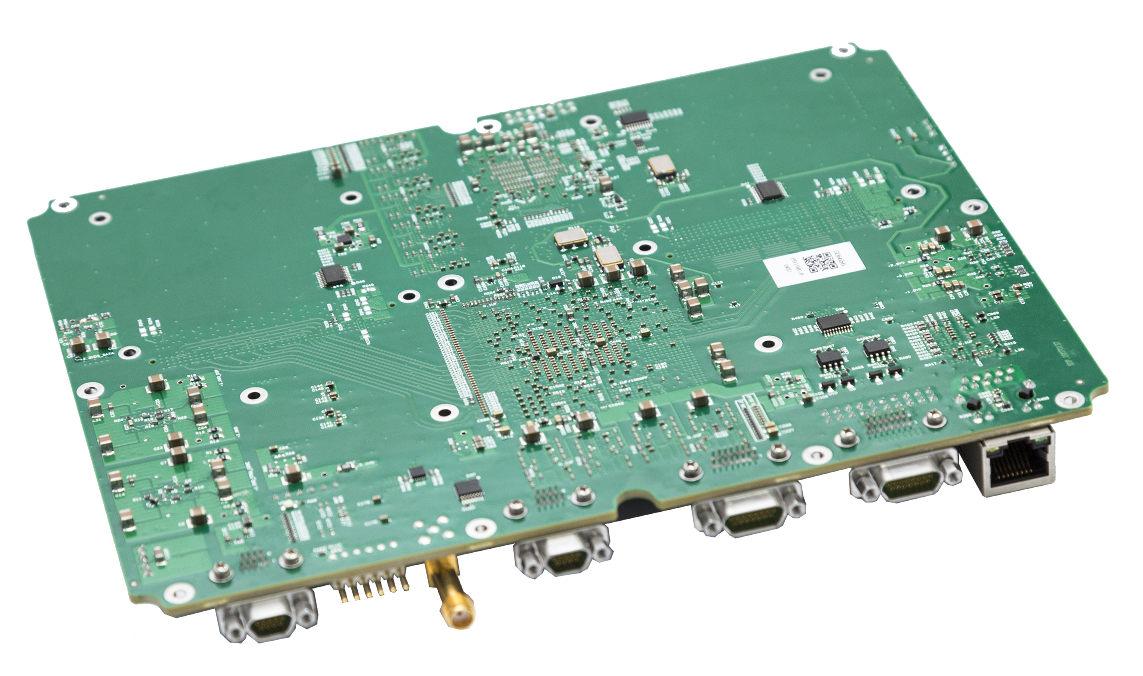

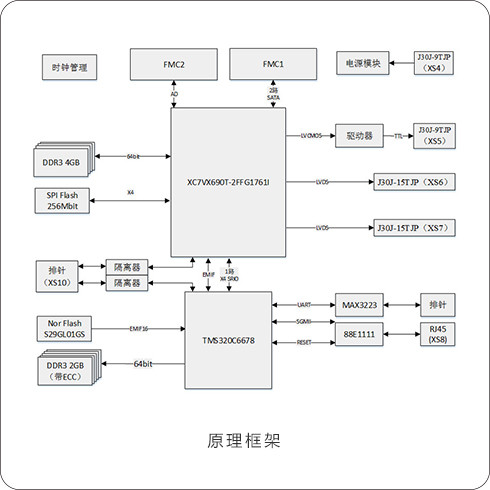

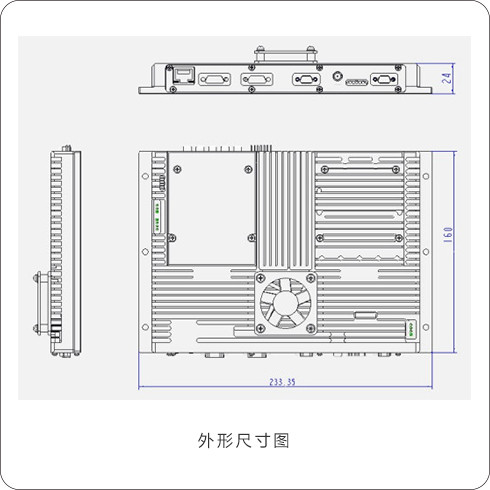

数据处理分系统采用载板+两块标准FMC子卡架构，载板由DSP和FPGA组成，主要实现数字信号处理和系统控制；FMC子卡1板载SSD，实现大量数据存储；FMC子卡2板载ADC（AD9680）和DAC（AD9164），实现数字信号到中频模拟信号转换和A/D变换，下变频功能。

功能特点

a. 数据采样板将PC机产生的聚合数据信号，经D/A变换，产生中频模拟发射信号；

b. 数据采样板将中频回波信号，经A/D变换、数字下变频，产生I、Q基带信号；

c. 数据采样板实现PC机与数据采集板的数据传输；

d. 实现波块、功放、高频模块定时时序控制和接口控制；

e. 在终端控制管理中，能够实现整个试验验证平台的发射、接收状态控制管理。

» FPGA:

型号为XC7V690T
FPGA直接与DSP通过总线进行数据通信。

通过FPGA的JTAG口可以对FLASH中保存FPGA的配置内容的地址段进行擦写和更新。

外挂4GByte DDR3存储器，读写速率1333MT/S；

外挂1TByte SSD，采用PCIe接口。

» DSP:

型号为TMS320C6678，DSP程序保存在FLASH中，可以通过JTAG口对程序进行在线擦写和升级。

DSP自带的SGMII接口外接phy芯片完成网口功能。

» ADC:

AD采样率：不低于960Msps；

回波中频：120MHz；回波带宽：40MHz；

AD采样SNR：60dB

匹配阻抗50Ω，最大输入功率13dBm

» DAC:

DA采样率：不低于960Msps；

发射中频：600MHz；发射带宽：≤200MHz

发射中频杂散：-50dBc；

输出功率不小于-5dBm，输出阻抗50Ω。
