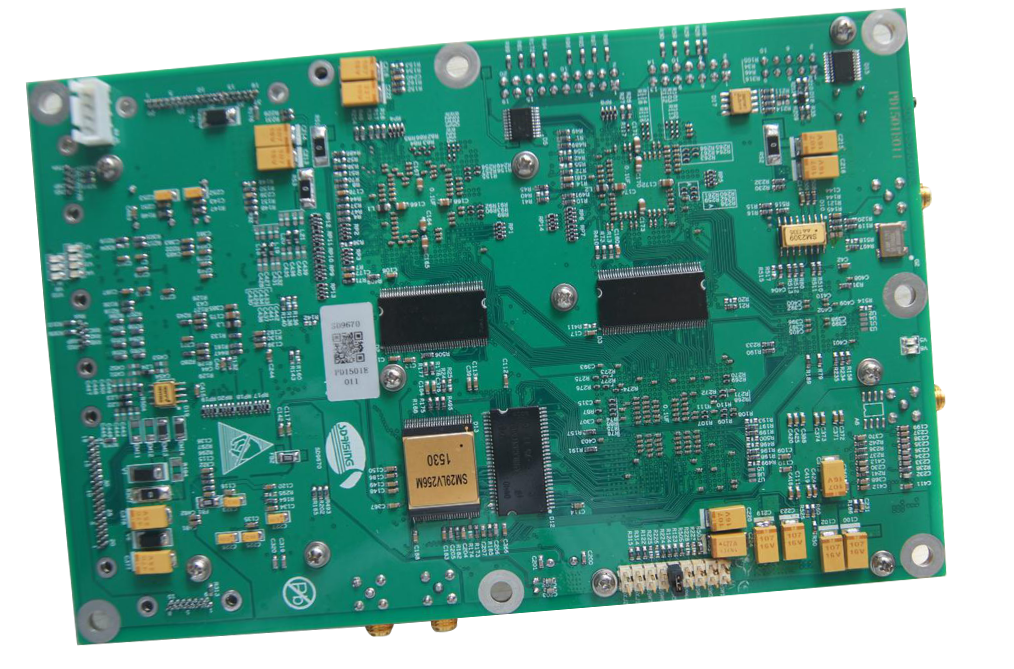

66759812 信号数据处理组件

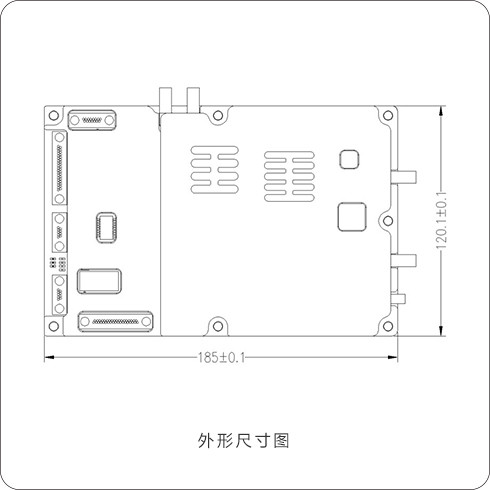

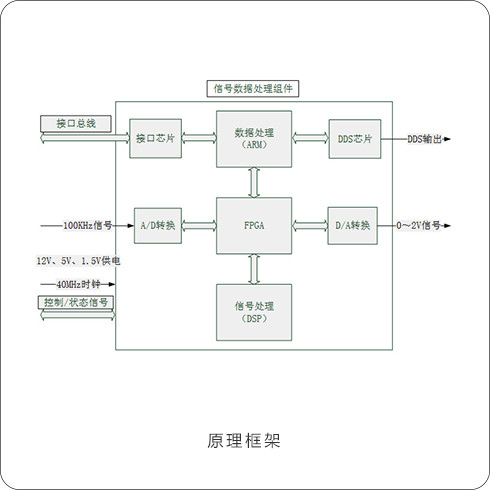

信号数据处理组件主要功能是完成对1路模拟信号的采样变换，FPGA将采样数据传输到DSP进行处理，并将处理结果和控制指令传输到数据处理模块（ARM9）；数据处理模块具有ARINC429接口、UART接口、DDS等，可以实现与上位系统机的通讯，或接受来自系统的命令，完成指定的控制动作或信息处理算法；同时ARM9还控制1路DDS，产生中频可变的调制信号。

66759812 信号数据处理组件

功能特点

a. 实现1路AD采样；

b. 实现1路DA输出；

c. 实现1路DDS输出；

d. 支持2片DSP：ADSP-TS201，运行时钟最高500MHz，支持DSP间LinkPort互联以及与FPGA之间LinkPort通信，片内存储器24Mbit/片，板载SDRAM 32MB，板载Flash 32Mb；

e. 支持1片ARM：AT91RM9200，ARM9内核，最大工作时钟能达到180MHz，外置主时钟振荡器晶体18.432MHz和慢时钟振荡器晶体32.768KHz，支持16KB的数据缓存，16KB的指令缓存，板载SDRAM 16MB，Flash 256Mb；

f. 支持1片FPGA：EP3C120F780I7，具有39,600个逻辑单元，内置1,134Kbit存储空间，4个PLLs，20个全局时钟网络，8个I/OBank，最大532个普通I/O；

g. 板载RS232、RS422、ARINC429以及网 口等通讯接口。

性能指标

     » ADC采样率: 最高1.25Msps

       » ADC分辨率:  14bit

     » SNR: ≥70dB

       » SFDR:≥80dB

     » DAC输出幅度: 0~2V

       » DDS输出频率: 10MHz

     » DDS输出幅度: -20dBm

       » RS232接口:  1路，波特率9.6~115.2Kbps，工作模式：全双工

     »  RS422接口:  1路，波特率9.6~460.8Kbps，工作模式：全双工

       » 网络: 1路，10/100Mb自适应，工作模式：全双工

     »  ARINC429接口:  接收2路，发送1路，收发速率100KHz

       » 国产化率:  85%
