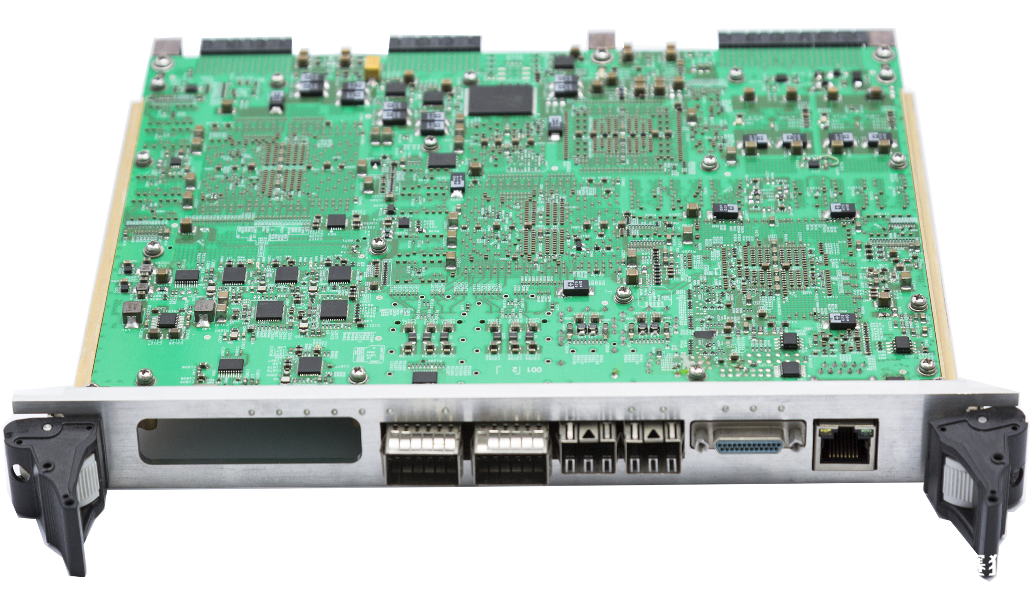

66759813 信号处理模块

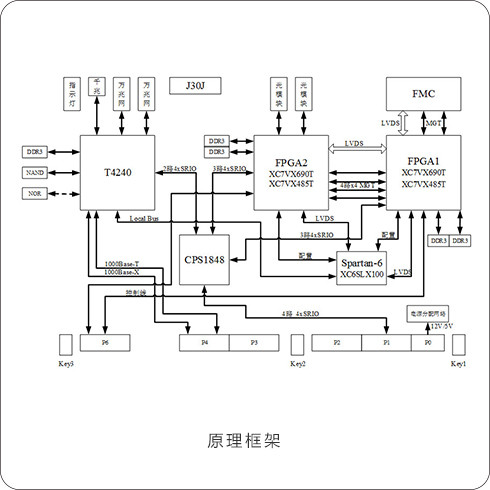

信号处理模块是基于VPX总线的高性能信号运算处理平台。采用1片高性能的PowerPC、2片Virtex-7系列的FPGA、1片CPS1848 SRIO交换机和1片低功耗的Spartan-6系列FPGA构成。板载1个FMC连接器用于接口扩展，可搭载高性能AD板或DA板以实现多种应用。板载多个光纤接口，具有多光纤数据传输能力。背板SRIO高速串行总线互连，具备背板高速通信能力。可广泛应用于雷达、通信、声纳、信息对抗、图像处理与识别、高性能控制与仿真等高密集数据运算场合。

66759813 信号处理模块

功能特点

a. 板载1片T4240（AlteVec矢量处理技术）处理器；

b. 板载2片XC7VX690T-2FFG1927I高性能FPGA；

c. FPGA之间有10Gbps的x4高速互连；

d. FPGA1对外提供1个标准的HPC FMC扩展接口；

e. FPGA2对外提供2路QSFP+的光纤接口；

f. 提供8GB双通道DDR3、工作速率1600MT/s；

g. 提供一组FLASH，用于存储程序和非易失性数据；

h. 提供2路10G SFP+万兆以太网接口；

i. 提供3路10M/100M/1000M以太网接口，前面板1路，后出线板2路；

j. 板内SRIO全互联，通过SRIO交换芯片对外提供4路4x的Serial Rapid IO 2.1接口；

k. 具备温度监控和电压监测，过压、欠压保护。


性能指标

     » CPU:  T4240，工作主频1.667GHz

     » DDR3: 位宽64bit，速率1600MT/s，容量不小于8GByte

     » Flash: 容量≧128MB，带文件系统

     » ADC:

                   CPU提供2路SRIO 4x接口，线速率5.0Gbps

                   每片FPGA提供1路SRIO 4x接口，线速率6.25Gbps

                   VPX对外提供4路SRIO 4x接口，线速率6.25Gbps

     »  QSFP+接口:  2路GTH x4接口，线速率为10.3125Gbps

     »  FMC接口: 1路HPC FMC，最高线速率为6.25Gbps

     »  10GbE: 2路万兆以太网，LC接口，10Gbps

     »  GbE接口:

                   提供2路10/100/1000Mbps千兆以太网接口

                   其中1路SGMII到VPX，1路1000BASE-T到前面板

     »  中断: 8个外部中断处理能力

     »  调试接口:1路RS232调试串口
