66759815 接口模块

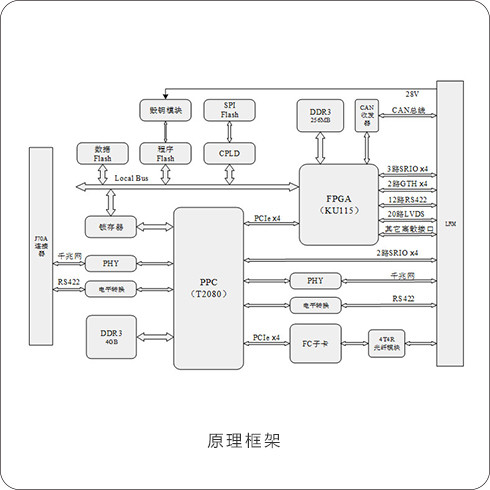

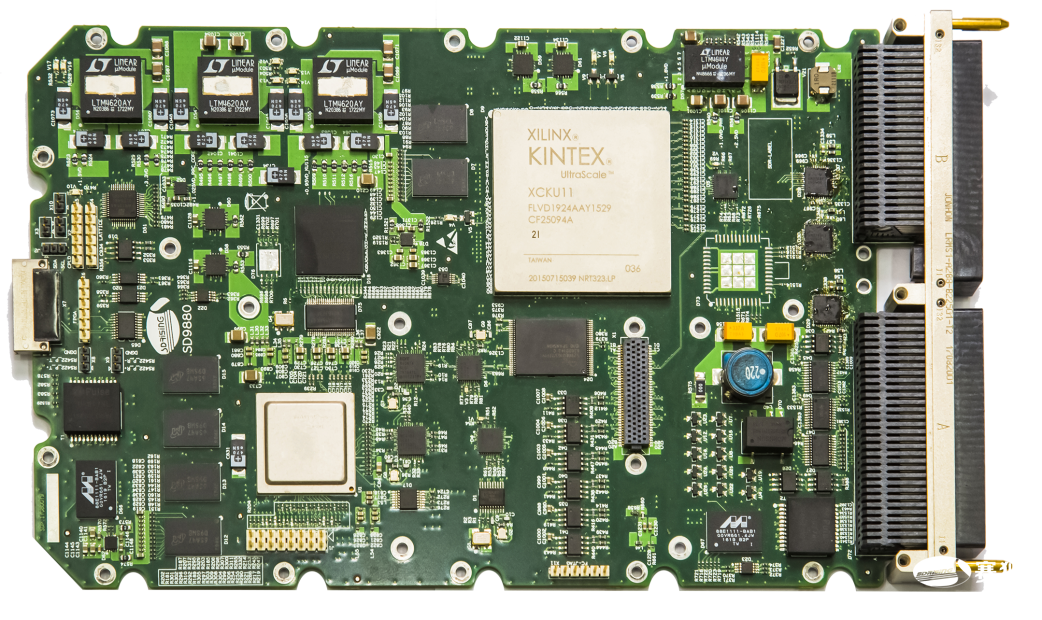

接口模块是基于PowerPC+FPGA架构的高性能处理平台。该模块的PowerPC采用1片Freescale公司的T2080，实现对外部数据的收发和运算处理、整板的控制和管理；FPGA采用1片Xilinx公司Kintex UltraScale系列的KU115，实现对外高速通信及处理；模块通过RapidIO、PCIe、FC等高速接口实现板内和板间高速互连；具备中断、看门狗、电源管理、BIST、自毁等功能。可广泛应用在应用于雷达、电子对抗、仿真等信号处理平台中。

66759815 接口模块

功能特点

a. 采用LRM总线架构，通过背板实现对外的高速通信；

b. CPU和FPGA之间采用PCIe x4实现高速互连；

c. CPU扩展程序和用户Flash，用户Flash支持毁钥功能；

d. CPU和FPGA采用SRIO实现与外部高速通信；

e. FPGA采用SPI x4进行配置，可通过CPU在线更新程序；

f. 提供1个看门狗，看门狗定时周期可配置；

g. 具备工作状态指示灯；

h. 具备B码解析功能；

i. 具备电压、温度检测功能；

j. 可扩展FC子卡；

k. 具备过压、过流、过热、短路保护功能。

性能指标

     » CPU:

                   T2080NXN8TTB，主频1.2GHz

                   DDR3：位宽64bit，主频≥600MHz，容量4GByte，

                   启动/重启时间：≤10s

                   可编程看门狗：看门狗定时周期时间为10ms~1.6s可设置

                   Flash：2片Flash，容量均为128MBytes

     » FPGA:

                  XCKU115-2FLVD1924I

                  SPI方式配置及通过CPU实现在线更新配置程序

                  DDR3位宽32bit，容量256MByte

     » SRIO接口:

                   CPU对外提供2路SRIO 4x，线速率为2.5Gbps

                   FPGA预留至少3路SRIO 4x接口，线速率为3.125Gbps

     » GTH接口:FPGA对外提供至少2路GTH 4x接口，直接连接到LRM连接器

     » 网口:网口支持10/100/1000Mbps自适应功能

     » 调试接口:

                   1路RS422调试串口和2路网口

                   FPGA JTAG调试接口

     » 软件配置:

                   操作系统：VxWorks6.9以上版本，工作模式为SMP

                   提供Bootrom、VxWorks和应用程序的基于图形界面的固化工具
