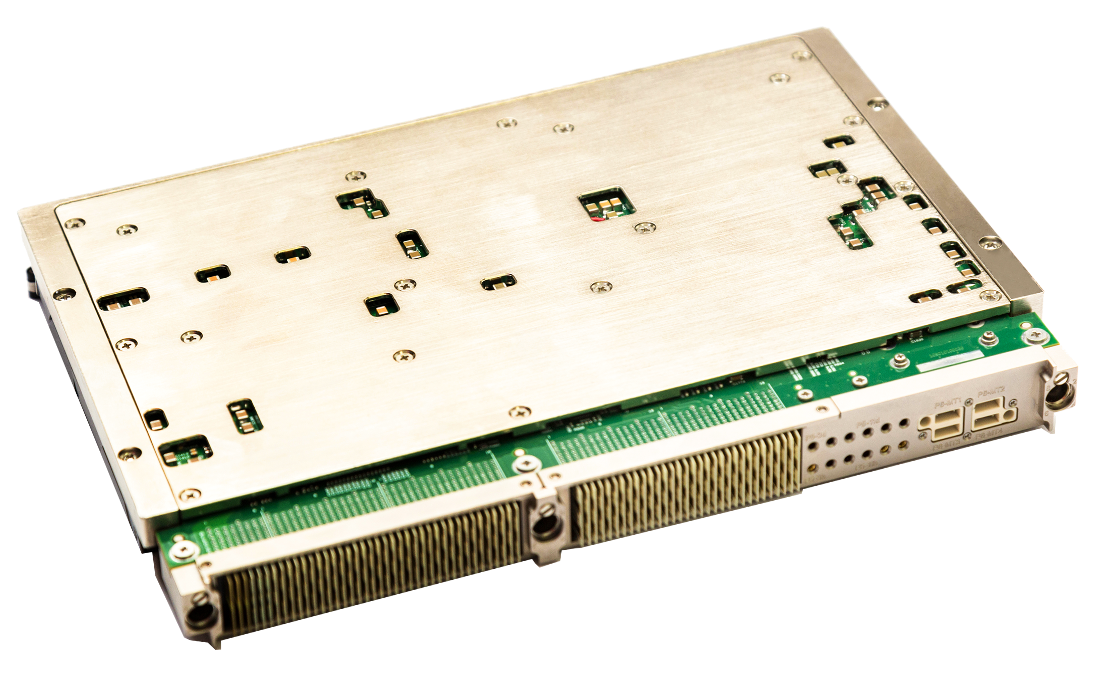

66759818 高速数字处理模块

高速数字处理模块为标准加固型6U VPX板卡，采用混装VPX接口，板载高性能FPGA和DSP。丰富的外围接口，如：8路4xSRIO、x8lan双向光纤接口、LVDS接口、MLVDS、1000M网口等。并且板卡的特殊设计保证了两个FMC子卡可以AD/DA通用效果，能灵活配置x16lan的JESD204B接口的AD或DA子卡。具备防潮、防霉、防盐雾，防颠震，抗振动等防恶劣环境的相关能力。能广泛适用于雷达、图像高速数据处理等领域。

66759818 高速数字处理模块

功能特点

a. 可扩展2个标准的FMC子卡

b. 采集部分支持外时钟

c. 丰富的外围接口：2路x4光模块、8组SRIO x4接口、MLVDS、LVDS和离散IO

d. 采用铜管导冷，强化散热效果

e. FPGA和DSP具备多模式启动

f. 加固型混装VPX连接器，高达12路射频接口和4路光纤接口


性能指标

     » DSP:

                   TMS320C6678，8核，每核最高工作频率1.25GHz

                   DDR3：位宽64bit，主频≥800MHz，容量4GByte，

                   启动/重启时间：≤3s

                   Flash：1片Flash，容量为512Mbit

     » FPGA:

                   XC7VX690T-2FFG1927I

                   DDR3：位宽64bit，主频≥800MHz，容量4GByte

                   被动加载，实现在线更新或加载配置程序，支持多版本启动

     » SRIO接口: 板卡对外提供11路SRIO 4x，线速率为5Gbps

     » FMC接口: 两路标准FMC接口，挂载于FPGA上

       » 网口: 网口支持10/100/1000Mbps自适应功能

       » 光纤: 2路4X光接口，最高支持10.3125Gbps

     » 调试接口:

                   1路RS422调试串口和1路网口

                   FPGA/DSP  JTAG调试接口
