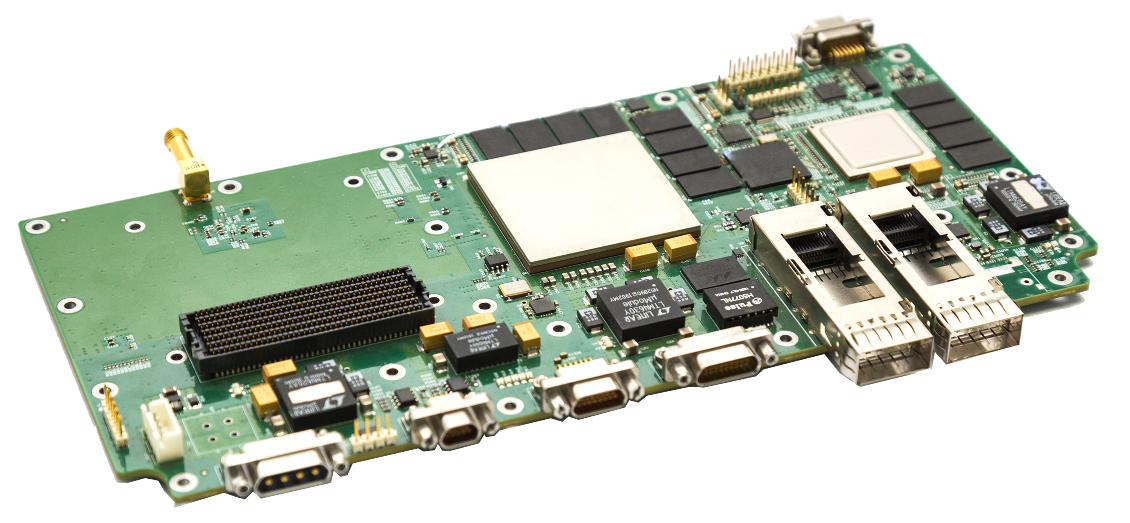

66759821 混合处理模块

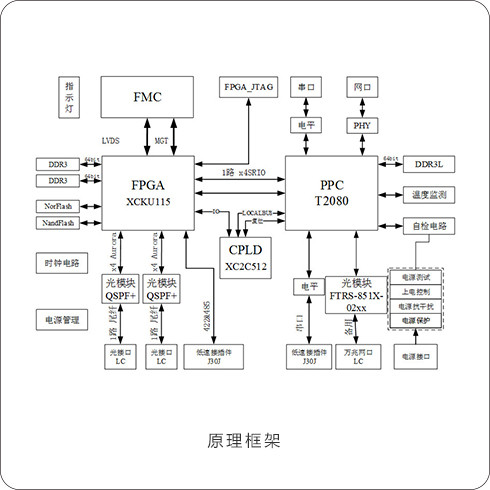

混合处理模块采用PPC+FPGA+AD/DA的架构。AD芯片采集模拟单元输出的中频信号，通过ADC模数转换成数字信号，并通过JESD204B高速接口传输到FPGA。PPC和FPGA进行数字算法处理后，再通过DA芯片输出中频信号到射频功放模块，完成设备射频信号的发射功能。同时设计2路QSFP+光纤接口，单Lane最高设计速率为10.3125Gbps，用于接收光纤信号。整板采用网络接口及低速接口实现管理控制命令的传输。
功能特点
a. 对下变频通道输出信号进行AD采样；
b. 具备DA输出功能；
c. 处理器和FPGA之间同时可传输数据流（采用SRIO接口）；
d. 具备千兆网络通信能力，具备万兆网通信能力；
e. 具备40Gbps QSFP+传输能力；
f. 具备温度监测、电源管理、自检等功能。
性能指标
» ADC:
采样率≥3000Msps，位宽≥14bit
SNR≥52dB，频率1.56~2.76GHz
SFDR≥60dB，频率1.56~2.76GHz
输入平均功率-50 ~ 0dBm，衰减调节20dB
» DAC:
采样率≥于6000Msps，位宽≥14bit
输出频率0.75~1.95GHz
输出信号功率-55 ~ -5dBm
» FPGA:
Xilinx XCKU115
包含两组DDR，每组DDR都具有读写能力，每组DDR有效带宽大于等于50Gbps
» 处理器: T2080
» DDR3: 速率800Mbps
» 光纤: 2组QSFP+接口 ，速率为10.3125Gbps
