04503558 DL雷达数字信号处理平台

DL雷达数字信号处理平台主要由电源板卡、SRIO交换板卡、40G以太网交换板卡、低功耗密集计算板卡（飞腾、华睿、魂芯）、通用密集型计算板卡、高性能密集计算板卡、低功耗逻辑运算板卡、记录存储板卡和机箱背板组成。该平台采用星型全交换设计思路，可实现各个板卡数据高速交互。除电源槽位和交换槽位以外，各个功能槽位均采用相同的设计，各个功能板卡可任意互换，灵活组合，满足用户的任意需求，实现雷达数据的采样、信号分析、信号存储、信号显示等功能。

功能特点

整机架构

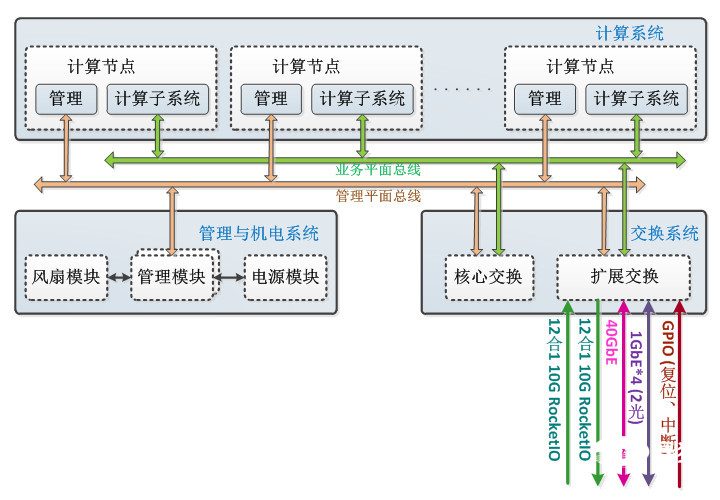

DL雷达数字信号处理平台整机架构，内含了三大系统，分别是计算系统、管理与机电系统和交换系统。整机架构图如下图所示：

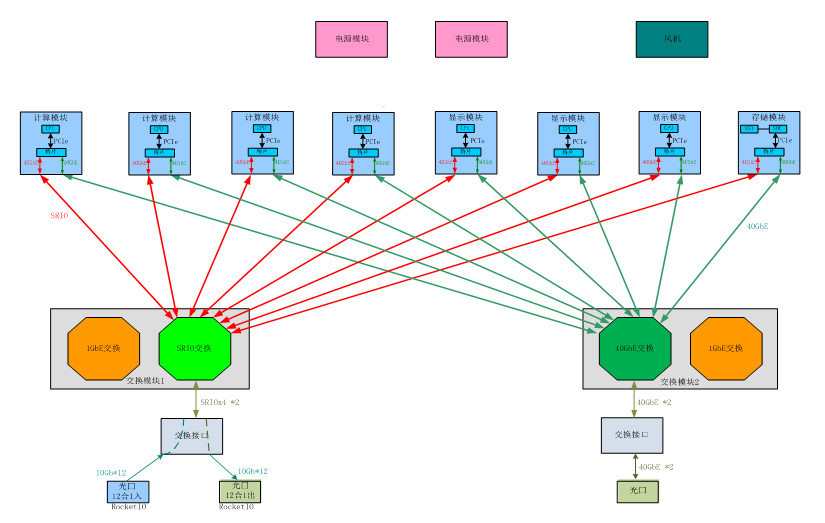

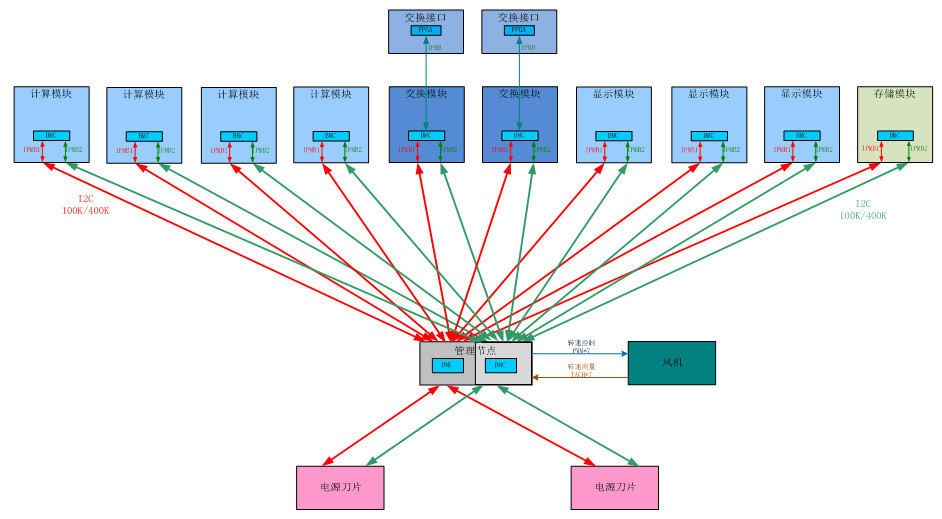

DL雷达数字信号处理平台的总线流程图，内含了三大总线通信系统，分别是40G以太网通信系统、SRIO通信系统和千兆以太网通信系统。整机通信系统图如下图所示：

整机背板拓扑图

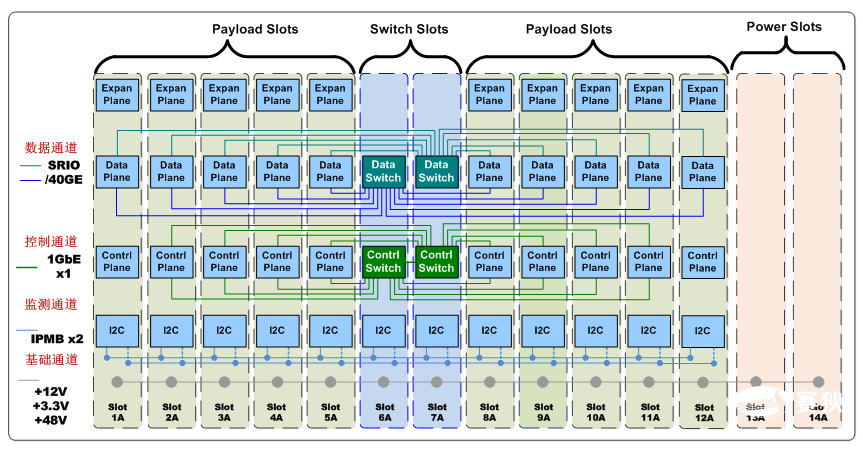

DL雷达数字信号处理平台整机背板拓扑图，内含了三大类槽位，分别是2个电源槽位、2个交换槽位和10个功能槽位（可灵活组合及混插）。整机背板拓扑图如下图所示：

整机软件设计

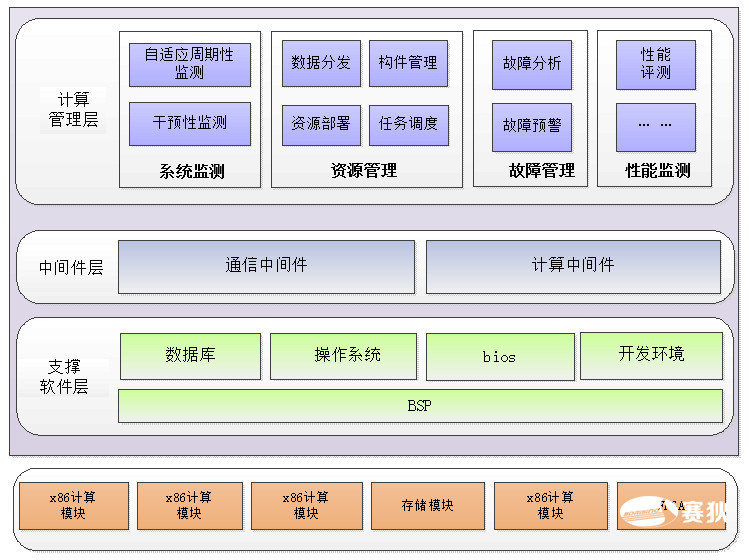

DL雷达数字信号处理平台整机软件设计，内含了三层，分别是支撑软件层、中间件层和计算管理层。整机软件设计如下图所示：

性能指标

低功耗密集计算板卡-飞腾	集成4片国产FT-M6678 DSP处理器、板载8GB DDR3缓存、4GB Nandflash存储、PCIe和SRIO等常用高速接口。
高性能密集计算板卡	集成国产16核处理器FT-1500A、16GB DDR3、64GB SSD；板载GPU的XMC子卡，内含AMD8860和2GB显存等；SRIO、PCIe和40G以太网等高速接口。
低功耗逻辑运算板卡	集成国产16核处理器FT-1500A、16GB DDR3、64GB SSD；板载GPU的XMC子卡，内含JM7200和1GB显存等；SRIO、PCIe和40G以太网等高速接口。
通用密集计算板卡	Inet Xeon E5 V4处理器、32GB DDR3、64GB SSD；2路40G以太网和SRIO等高速接口。
记录存储板卡	集成国产16核处理器FT-1500A、16GB DDR3、64GB SSD；板载XMC存储子卡，存储容量4~8TB，读写速率高达5GB/s等；SRIO、PCIe和40G以太网等高速接口。
SRIO交换板卡	采用5片CPS1848或NMS1800交换芯片组成全交换阵列，对外提供20路SRIO接口，支持SRIO V2.1协议；16路千兆以太网交换接口等高速接口。
40G以太网交换板卡	采用盛科国产的40G以太网交换芯片组成全交换阵列，对外提供20路40G以太网接口；15路千兆以太网交换接口等高速接口。
电源板卡	标准的6U 10HP VPX电源刀片，输出总功率1000W，其中12V高达800W、48V高达130W、3.3V_Aux高达49W。支持均流输出功能。
