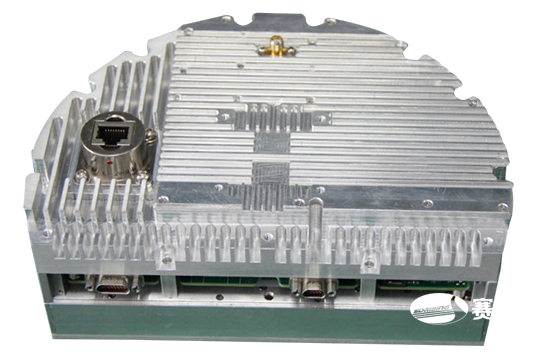

99899669无线图像传输设备

无线图像传输设备是一套空地双向图像、数据传输系统，由机载设备与地面设备两部分组成，采用先进的扩频、时分调制技术，实现实时的、抗多径、高速移动的数据、图像传输。机载设备的功能是将图像监视装置的彩色数字图像和机载记录设置中的遥测数据进行压缩、打包并下传到地面设备；地面设备的功能是向机载设备发送控制命令，同时对接收的图像、数据进行存储、解压、显示等。

99899669无线图像传输设备

性能指标

                 矩形 65.png    工作频段


下行2600MHz～2700MHz

上行2900MHz～3000MHz


                 矩形 65.png   传输率


下行6.5Mbps，带宽13.5MHz

上行60Kbps，带宽100KHz


                 矩形 65.png    通信距离


≥20Km


                 矩形 65.png   地面发射功率


≥10W


                 矩形 65.png    机载发射功率


≥3W


                 矩形 65.png    图像接口


彩色图像，1080P@25fps，Cameralink接口协议


                 矩形 65.png    图像压缩


H.264，压缩比≥50:1


                 矩形 65.png    数据速率


下行0.5Mbps，上行60Kbps


                 矩形 65.png    误码率


≤10-6


                 矩形 65.png    传输延迟


视频≤1s，数据≤0.5s


                 矩形 65.png   外形及安装


机载部分安装在飞机上，重量≤2kg

地面部分是标准1U机箱，支持机柜安装方式


                 矩形 65.png    供电


机载：直流+28V

地面：AC220V/50Hz
