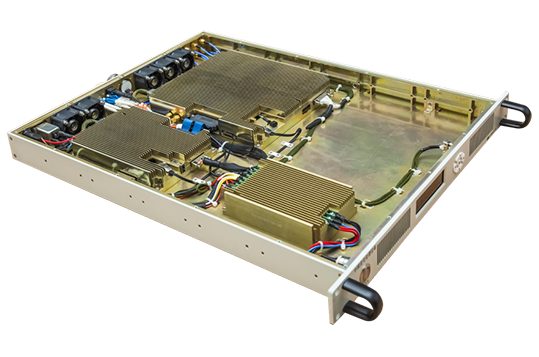

94259696信号处理设备

94259696信号处理设备通过采集1路中频信号，经过信号处理模块和主控模块的数字算法处理后，再通过光纤接口发送数字信号。具备显示屏幕和按键，可实现重要信息的显示，如设备名称、系统版本、设备状态等信息；具备上报功能、在线升级、远程管理等功能。

94259696信号处理设备

功能特点

a) 两路标准的FMC座，分别连接到两片XC7V690T，可灵活地实现全频段覆盖；

b) 具备上报功能、在线升级、远程管理等功能。

  • 产品组成

产品主要由信号处理模块（含FMC子卡）、主控模块、电源模块、机箱（含连接线缆等）等组成。

  • 使用环境

a) 工作温度：-10℃～+45℃；

b) 贮存温度：-40℃～+85℃。

  • 应用领域

     广泛应用于车载雷达、地面雷达等雷达场景。


性能指标

                 矩形 65.png    处理器

PPC：T4240,工作频率1.8GHz

DDR3：2组64bit，4GB

SSD：500GB

高速通信接口：2路×4SRIO、1路×4PCIe、1路千兆以太网、1路USB2.0接口


                     矩形 65.png    以太网

2路千兆自适应网络接口，支持10/100/1000Mbps

                     矩形 65.png    FPGA1


FPGA：XC7VX690T

DDR3：

对内2路×4SRIO（Aurora）接口到FPGA2

对内1路×4SRIO接口到FPGA3

对外提供2路x4SRIO电口，支持1.25 Gbps /3.125 Gbps /6.25Gbps


                     矩形 65.png    FPGA2


FPGA：XC7VX690T

DDR3：

2组 32bit 2GB

对内2路×4SRIO（Aurora）接口到FPGA1

对内1路×4SRIO接口到FPGA3

对外提供2路x4SRIO电口，支持1.25 Gbps /3.125 Gbps /6.25Gbps


                     矩形 65.png    FPGA3

FPGA：XC7Z045

                     矩形 65.png    PS端


DDR3：1组32bit 1GB

EMMC：1个Flash 32GB

高速接口：1路千兆网络，支持10/100/1000Mbps

低速接口：2路I2C接口、2路UART接口

                     矩形 65.png    PL端


高速接口：对内2路×4SRIO接口分别到FPGA1和FPGA2

低速接口：I2C接口  UART  RS422

结构尺寸：标准19英寸1U高度上架式机箱  420mm×550mm×43.6mm
